OGUV-1040 Автоматическая машина для УФ-лакирования (сплошное/выборочное)
Стандартная конструкция машины：
1.Автоматическое подающее устройство
2.Секция нанесения покрытия (УФ-лак / водоразбавляемый глянцевый лак)
3.Сушильная транспортёрная система (УФ-сушилка / ИК-сушилка)
4.Автоматический стапель
5.Автоматическая система управления
Конфигурация и технические характеристики машины

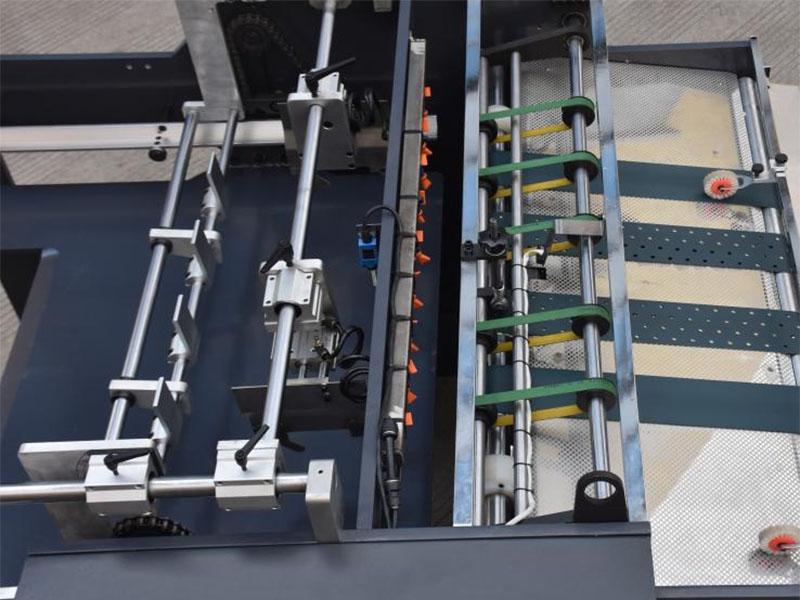

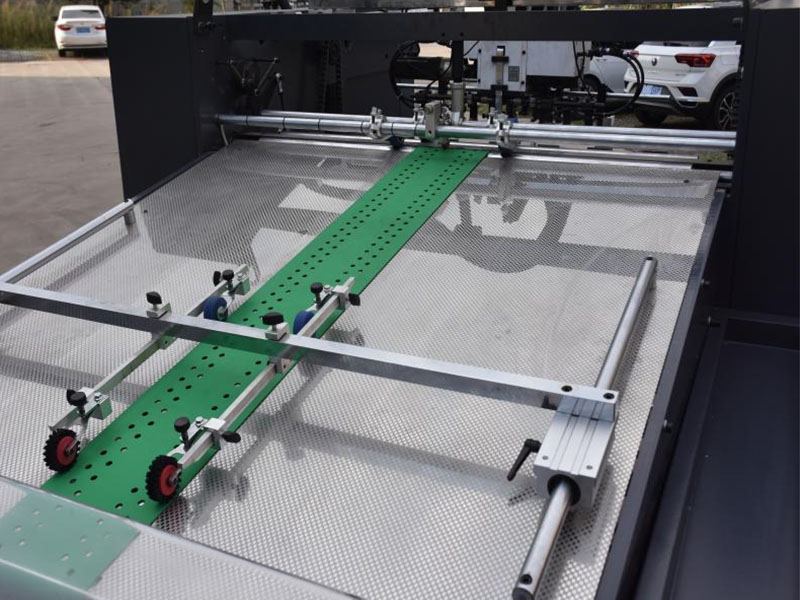

1.Автоматическое подающее устройство бумаги
- Высокая надёжность обеспечивает быструю и плавную подачу бумаги.
- Оснащено чувствительным электромеханическим детектором двойного натяжения и защитным экраном от посторонних предметов; при обнаружении неисправности машина немедленно останавливается.
- Точные и надёжные передние и боковые упоры.

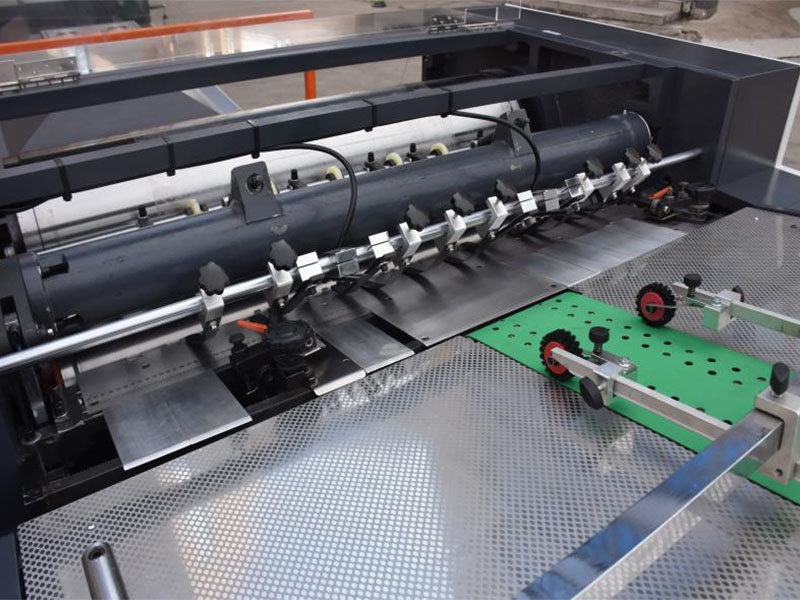

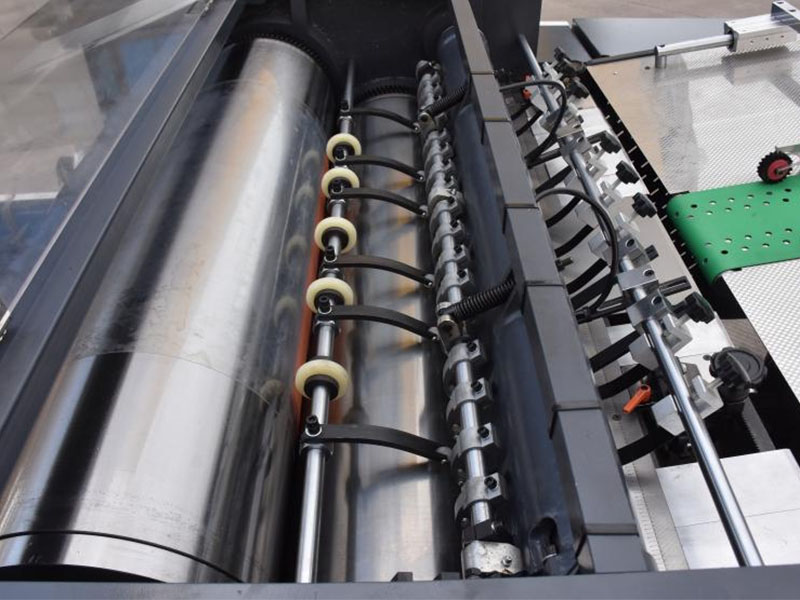

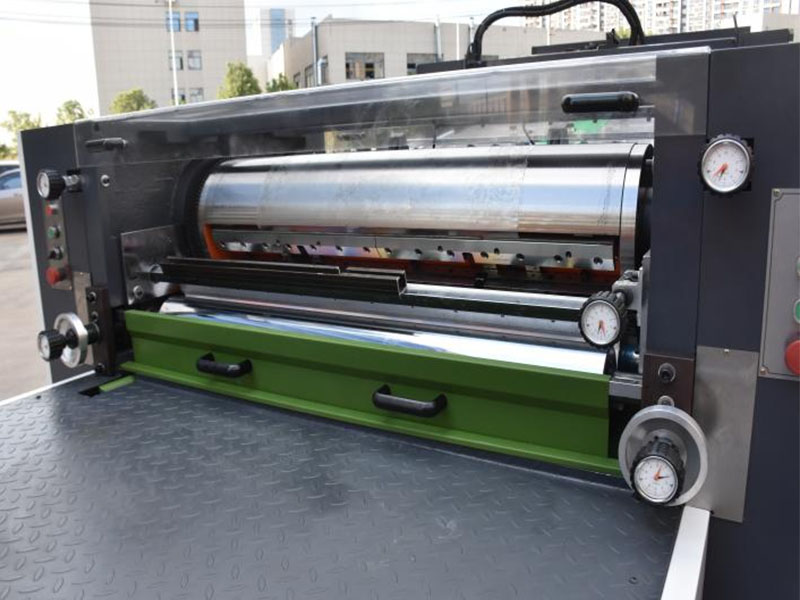

2.Основной блок нанесения покрытия
- Скорость нанесения покрытия достигает 6000–7500 листов/час.
- Используется печатный барабан большого диаметра, отбалансированный динамически, что обеспечивает равномерную масляную плёнку покрытия. Двухвальная передача масла, ракель — простое и надёжное управление подачей масла.
- Барабан нанесения покрытия оснащён винтовым фиксирующим зажимным устройством, простым и долговечным.
- Структура с подачей масла вперёд и назад вращением валка обеспечивает лёгкую настройку, гибкое регулирование толщины.
- Опционально: керамический анилоксовый вал и камерный ракель или обычный ракель.

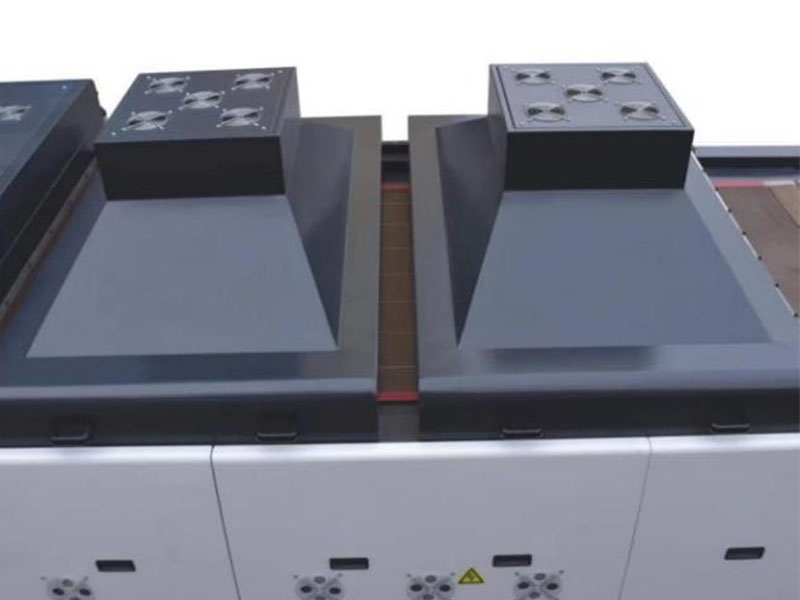

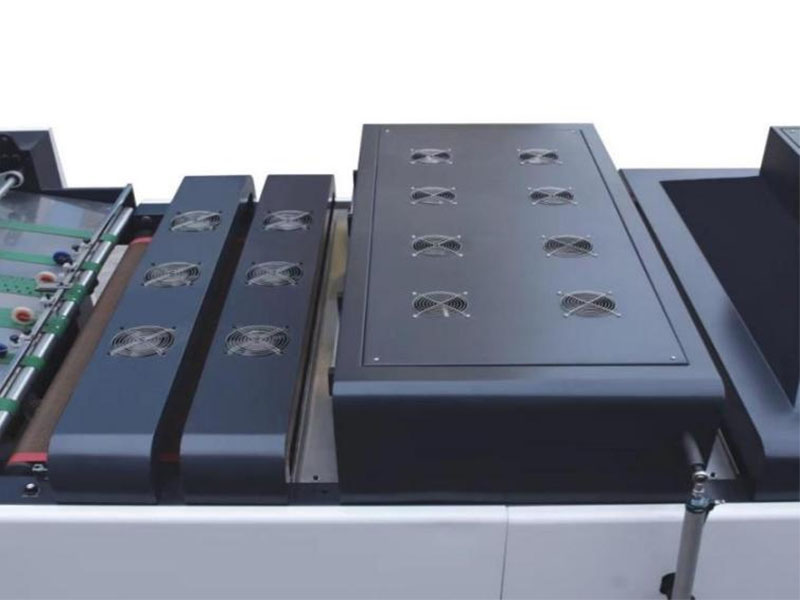

3.УФ-сушильное оборудование (УФ-сушилка + ИК-сушилка)
- УФ-сушильное оборудование оснащено тремя УФ-ртутными лампами, обеспечивающими быстрое отверждение УФ-лака.
- Оснащено переключением полный/половинный свет.
- Встроенное автоматическое регулирование температуры и электронное автоматическое выключение при неисправности.
- Водоразбавляемое ИК-сушильное оборудование позволяет сушить водоразбавляемый лак.

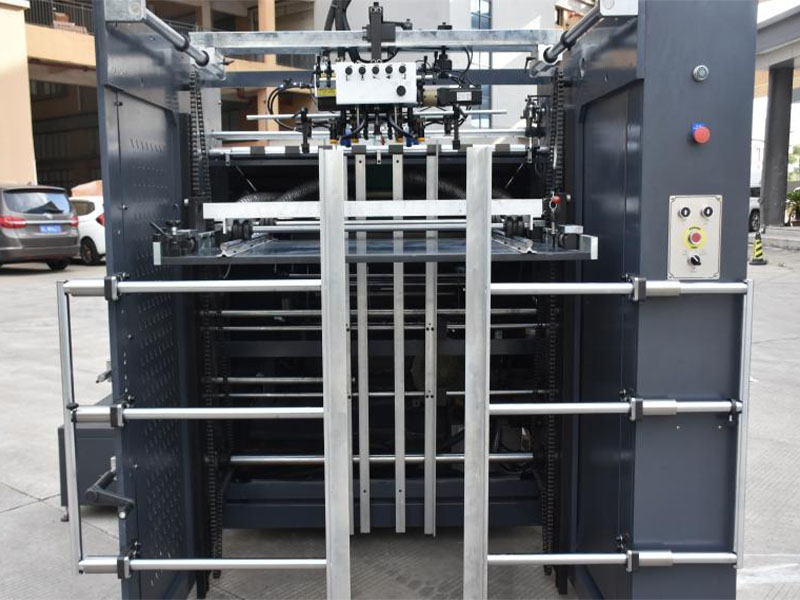

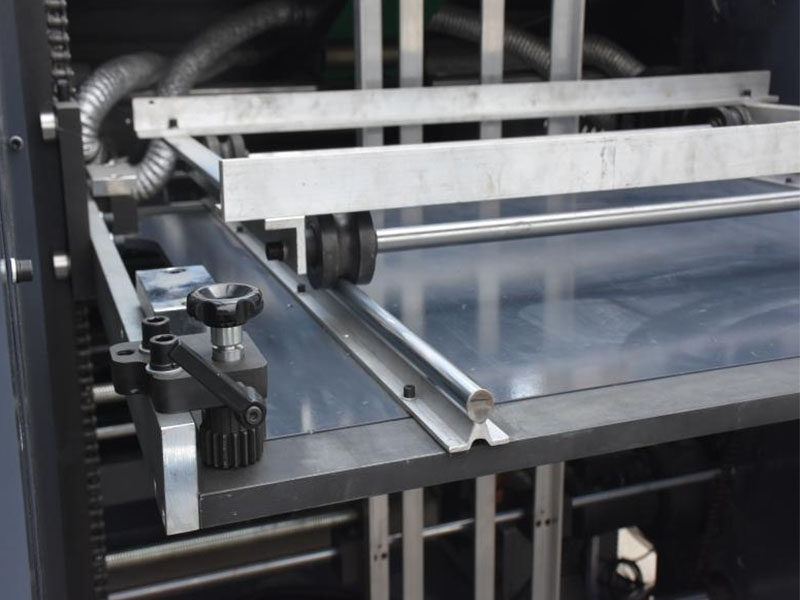

4.Автоматический приёмник бумаги
- Стапель оснащён автоматической платформой загрузки бумаги.
- Фотоэлектрический пневматический двусторонний выравниватель бумаги обеспечивает сильное выравнивание и плавное замедление; промежуточное устройство предотвращает инерционный выброс толстой бумаги.
- Промежуточный диапазон обеспечивает плавный и аккуратный приём бумаги.
- Оснащён охлаждающим вентилятором и опциональным охлаждающим кондиционером.
- Индикатор неисправности и система обнаружения безопасности для оперативного информирования персонала о нештатных ситуациях.
5.Автоматическое управление
- Электродвигатель использует частотное регулирование скорости, безопасно и надёжно.
- Вся машина использует программируемое управление ПЛК, простота эксплуатации и обслуживания.
- Кабели всех секций соединены быстроразъёмными соединителями, удобно при монтаже.
OGUV-1040 Автоматическая машина для выборочного УФ-лакирования. Основные технические характеристики
| Макс. размер листа (Д×Ш) | 730×1040 мм | 1100×1450 мм |
| Мин. размер листа (Д×Ш) | 310×410 мм | 310×410 мм |
| Макс. размер лакирования (Д×Ш) | 720×1040 мм | 1100×1450 мм |
| Скорость | до 9000 листов/час (в зависимости от типа бумаги) | до 9000 листов/час (в зависимости от типа бумаги) |
| Толщина листа | 80–600 г/м² (в зависимости от размера и типа бумаги) | 80–600 г/м² (в зависимости от размера и типа бумаги) |
| Точность выборочного УФ-лакирования | ±0,2 мм | ±0,2 мм |
| Толщина УФ-покрытия | 0,15–0,6 мм | 0,15–0,6 мм |
| Установленная мощность | 38 кВт | 38 кВт |
| Габаритные размеры (Д×Ш×В) | 11000×2260×2100 мм | 11000×2260×2100 мм |
| Вес | 7000 кг | 8000 кг |
Автоматическое подающее устройство (безвальная приводная система)
| Мотор паллетного подъёмника | 1 шт. | Совместное предприятие |
| Двухместный вакуумный насос | 1 шт. | Японская технология |
| Подающий резиновый валик | 2 шт. | (импортное сырьё) |
| Стальной тиснильный вал | 1 шт. | NEW STAR |
| Подающий ремень | 1 шт. | |
| Прижимная рама с алюминиевой штангой | 1 компл. | NEW STAR |
| Ламинирующий вал | 12 шт. | |
| Подающее устройство | 1 компл. |
Секция нанесения покрытия (УФ-лак / водоразбавляемый глянцевый лак)
| (1.) | Мотор привода | 1 компл. | Тайвань |
| (2.) | Резиновый валик для нанесения покрытия | 1 шт. | Тайвань |
| (3.) | Стальной валик для нанесения покрытия | 1 шт. | NEW STAR |
| (4.) | Качающаяся рама | 2 шт. | NEW STAR |
| (5.) | Стальной вал регулировки подачи масла | 1 шт. | NEW STAR |
| (6.) | Регулятор толщины слоя | 2 шт. | NEW STAR |
| (7.) | Регулировочный маховичок | 4 шт. | NEW STAR |
| (8.) | Масляный насос | 1 компл. | Тайвань ZT |
| (9.) | Нержавеющая масляная ёмкость | 1 шт. | NEW STAR |
| (10.) | Ракельная камера (секция с ракелем) | 1 компл. | NEW STAR |
| (11.) | Система рециркуляции | 1 компл. | NEW STAR |
| (12.) | Ряд зубчатых планок для бумаги | 5 шт. | NEW STAR |
| (13.) | Приводные ремни основной машины | 1 компл. | NEW STAR |
| (14.) | Воздуходувка для бумаги | 1 компл. | Совместное предприятие |
| (15.) | Мотор счётчика | 1 компл. | Совместное предприятие |

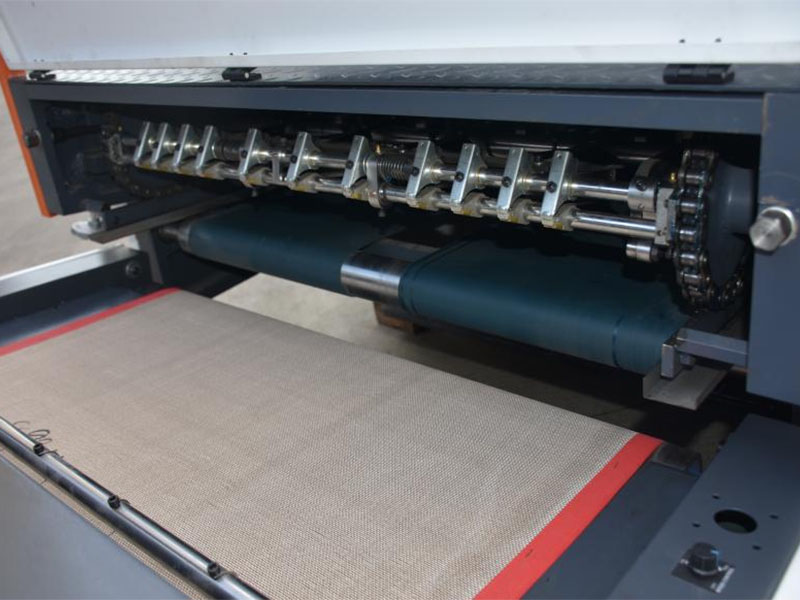

Сушильная транспортёрная система с ИК-сушкой (УФ-сушилка + ИК-сушилка)
| № | Наименование | Кол-во | Примечание |
| (1.) | ИК-сушильная система | 1 компл. | Тайвань |
| (2.) | Блок управления УФ-сушкой | 1 компл. | Тайваньская технология (KWL) |
| (3.) | УФ-лампа | 3 шт. | США или Великобритания |
| (4.) | Воздушная камера | 1 шт. | NEW STAR |
| (5.) | Всасывающий вентилятор на транспортёрной ленте | 2 шт. | Тайвань |
| (6.) | Вентилятор охлаждения световой камеры | 1 шт. | Тайвань |
| (7.) | Шкаф управления цепями УФ-сушки | 1 шт. | Тайваньская технология |
| (8.) | Транспортёрная лента | 1 шт. | Сетчатая лента из тефлона |
Стапель
| № | Наименование | Кол-во | Примечание |
| (1.) | Мотор паллетного подъёмника | 1 компл. | Импорт из Италии |
| (2.) | Алюминиевая пластина для выравнивания бумаги (левая и правая) | 2 шт. | SUNKIA |
Электрическая конфигурация
| № | Наименование | Бренд |
| 1 | Главный выключатель | Schneider |
| 2 | Контактор | Schneider |
| 3 | Инвертор / автоматический выключатель | Schneider |
| 4 | Сенсорный экран | Тайвань WEINVIEW |
| 5 | Инвертор | Inovance |
| 6 | ПЛК | DELTA |
| 7 | Реле | Schneider / Omron |
| 8 | Кнопочный выключатель | Schneider |
| 9 | Клеммные колодки | Weidmüller |
| 10 | Пульт кнопочного управления | Weidmüller |
| 11 | Счётчик | Тайвань Yangming |
| 12 | Волоконно-оптический датчик выравнивания бумаги | Omron |
| 13 | Датчик приближения | Omron |
| 14 | Провода цепей управления | Man Hing |
FHSHJ-1040 Основные узлы и техническое описание машины для выборочного УФ-лакирования
| Главный двигатель и редуктор привода резки | Тайваньский бренд. Отличаются плавной и точной передачей, малой вибрацией, низким уровнем шума и долговечностью. |
| Пневматические компоненты | Цилиндры и электромагнитные клапаны — AirTAC. |
| Оптический датчик | Omron (Япония) и Schneider Electric (Германия) |
| Ремни | Италия SAMLA и Япония NIKO |
| Система контроля температуры | Delta (Тайвань) |
| Цепь | TYC (Тайвань) |
| Подшипники | Япония NACHI |
Запасные части для машины выборочного УФ-лакирования 1040
| № | Наименование | Характеристика | Кол-во | Ед. | № | Наименование | Кол-во |
| 1 | Резиновый валик для нанесения покрытия | Φ137,6×1473 | 1 | шт. | 10 | Отвёртка плоская (шлицевая) | 1 компл. |
| 2 | Пластиковый ракель | 2×38×1350 | 5 | шт. | 11 | Рожковый ключ | 1 компл. |
| 3 | Клиновые деревянные колодки | — | 4 | компл. | 12 | Шестигранный ключ (6T) | 1 компл. |
| 4 | Анкерный болт | M10×60 | 16 | шт. | 13 | Инструментальный ящик | 1 компл. |
| 5 | Анкерный болт | M8×50 | 6 | шт. | 14 | Разводной ключ | 1 компл. |
| 6 | Специальное звено цепи | 1″ | 2 | шт. | 15 | Опорная прокладка | 1 компл. |
| 7 | Кабельная стяжка | 5×200 | 10 | шт. | 16 | Специальная опорная прокладка для транспортёрной стойки | 1 компл. |
| 8 | Присоски | — | 10 | шт. | 17 | Специальная опорная прокладка для лакировальной машины | 1 компл. |
| 9 | Отвёртка крестовая | — | 1 | компл. |
