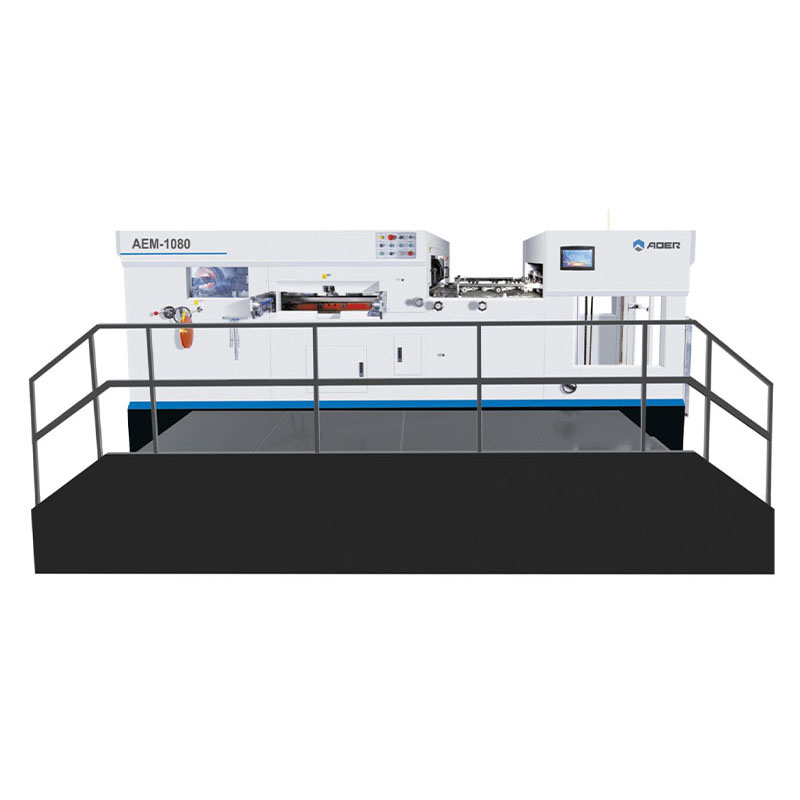

AEM-1080Q Автоматическая машина для высечки с устройством автоматической зачистки
Автоматическая машина для высечки с автоматическим устройством для снятия изоляцииВся машина управляется централизованной системой управления ПЛК, с высокой автоматизацией, высокой точностью высечки, автоматической разборкой, высокой эффективностью производства, простотой в эксплуатации, разумным дизайном в соответствии с европейскими стандартами безопасности и может адаптироваться к различным материалам.
Максимальный размер листа:1080×780 мм
Максимальная скорость машины:7000 С/Ч
Толщина режущей пластины:7 мм
Описание
маркер
Описание продукта
AEM-1080 Автоматическая высекальная машина с автоматическим устройством зачистки
AEM-1080Q Автоматическая высекальная машина с автоматическим устройством зачистки
Безопасность, энергосбережение, эффективность
1.Пресс для плит приводится в движение главным двигателем Taiwan TECO с инвертором Panasonic; Работа всей машины контролируется централизованной системой управления ПЛК, которая может автоматически проверять рабочее состояние и тестировать необычное состояние, а также записывать рабочее состояние. В соответствии с Европейским стандартом безопасности, мы проектируем разумно, чтобы сделать удобство работы и безопасность идеальным сочетанием.
2.Усовершенствованная система сигнализации о пуске напомнит оператору о необходимости покинуть опасную зону. Автоматически обнаруживая весь процесс, если неисправность, небумажная или бумажная застряла, пневматическая муфта отделится и автоматически остановится, что уменьшит отходы бумаги, защитит персонал и оборудование.
3.Тщательно продуманные устройства для укладки и подачи и подачи бумаги в режиме нон-стоп сокращают время штабелирования, повышают эффективность машины и увеличивают ваш доход.
4.Выбранные европейские, японские, тайваньские электрические и пневматические компоненты улучшают устойчивость машины и снижают частоту неодушевленности.
5.Основная рама и основание изготовлены из высокопрочного чугуна с шаровидным графитом QT500-7, который точно обрабатывается числовым программным управлением, что гарантирует стабильную работу машины в течение длительного времени при большом давлении. Сердечники пресс-машины, такие как коленчатый вал, червячная передача, изготовлены из импортной высококачественной легированной стали, которая обрабатывается закалкой и высокотемпературным отпуском с длительным сроком службы.

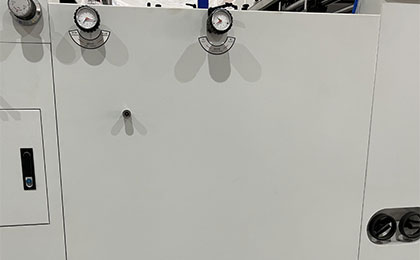

6.Система смазки основных частей оснащена устройством индикации давления масла и сигнализатором о недостаточном давлении масла и воздуха.
7.Предоставление долгосрочного и полного технического обучения, а также оперативного бесплатного технического обслуживания в течение одного года, гарантия того, что наши клиенты могут полностью освоить технологию производства нашего оборудования. Наша машина отличается идеальным дизайном, точной установкой, высокой стабильностью, высокой безопасностью, низким уровнем шума.

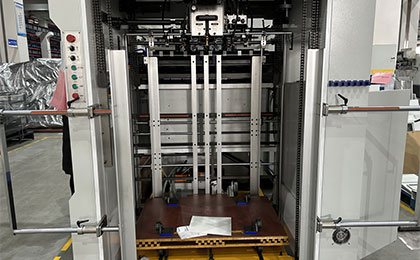

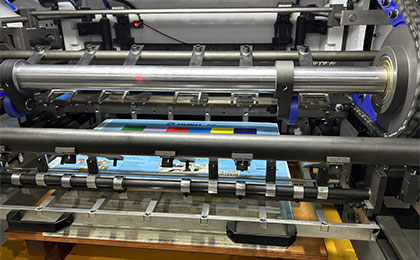

Секция подачи бумаги: устройство подачи и конвейерный стол

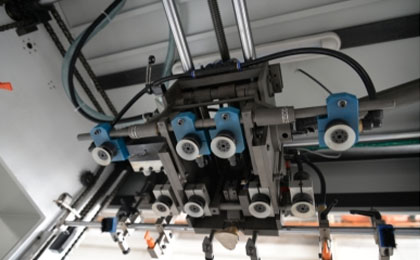

1.Прецизионная питательная головка (вакуумный насос Беккера) с двухсторонней воздуходувкой: подходит как для картона, так и для гофрокартона. Он имеет 4 всасывающих сопла, 4 подающих сопла, а угол и высоту сопел можно регулировать в соответствии с различными формами бумаги.
2.Электромеханический двухлистовой детектор.

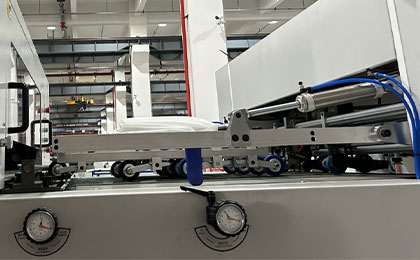

3.Конвейерный стол с прижимными роликами из полиуретана и щеточными колесами гарантирует высокую точность подачи бумаги, конвейерная лента может регулироваться без остановки.
4.Двойная боковая укладка (тянущая и толкающая) и передняя укладка гарантируют точность положения листа.
5.Функция обнаружения перекоса бумаги и скопившейся бумаги и функция автоматической остановки: когда датчики обнаружат, что бумага перекошена или скопилась перед подачей в секцию пресса для валика, машина остановится.

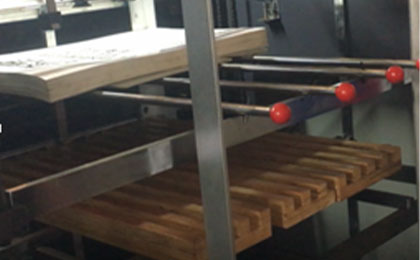

6.Непрерывная структура подачи бумаги и предварительно упакованный поддон рельсового типа значительно повышают эффективность.

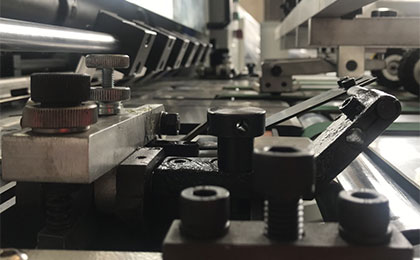

7.Различные устройства тонкой регулировки позволяют оператору легко настроить машину, что обеспечивает точную подачу бумаги.
Секция прессования плит

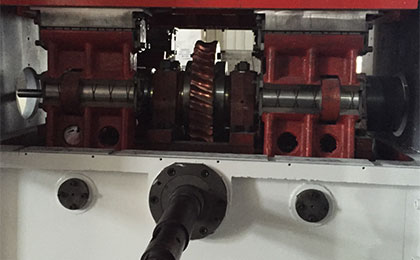

1.Основной корпус изготовлен из высокопрочного ковкого чугуна QT500 со специальным процессом литья. Коленчатый вал из сплава Ni-Cr-Mo со специальной обработкой и сверхизносостойким червяком и шестерней.

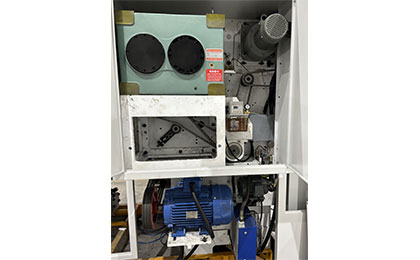

2.Автоматический масляный двигатель высокого давления с фильтром и охлаждающим вентилятором перерабатывает масло для смазки основных частей трансмиссии (коленчатого вала, червяка и шестерни). А автомобильный масляный насос смазывает все необходимые детали (шестерню, цепи и т.д.)

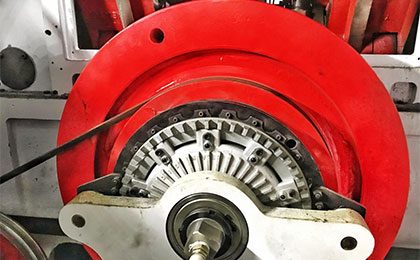

3.Большой маховик с пневматической муфтой гарантирует высокую точность при работе машины на высокой скорости.

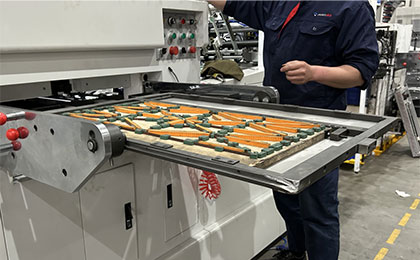

4.Удобная для человека конструкция для замены матрицы и футеровочной пластины (марганцевая сталь). Рама матрицы может быть перевернута и заблокирована пневматически.
5.Высокоточный индексатор кулачков для управления захватными планками для подачи бумаги в точное положение.

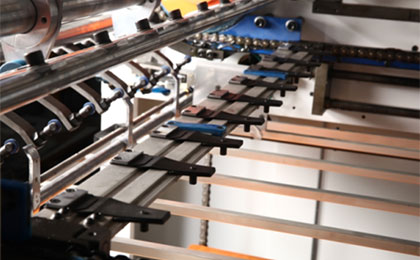

6.Захваты из высокопрочного сплава Ti-Al и износостойкие цепи для захватной планки.
Секция доставки бумаги

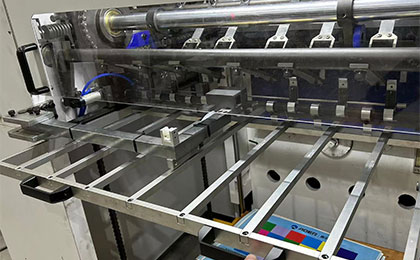

1.Автоматическое выравнивающее устройство, двухсторонние воздуходувки и щетка для волос гарантируют стопку бумаги в хорошем состоянии, независимо от того, толстая бумага или тонкая.
2.Устройство предотвращения перебега: лист перемещается вверх с помощью захватной планки, срабатывает датчик обнаружения, и машина останавливается.

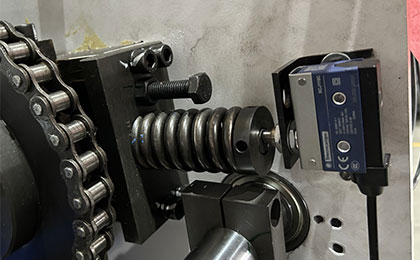

3.Устройство защиты цепей захвата: датчики подключаются к основным цепям для контроля натяжения цепей. Когда будет обнаружено, что он ослаблен, машина будет остановлена.
4.Устройство непрерывной подачи бумаги.
5.Устройство для вставки меток (1 комплект) для записи количества листов.

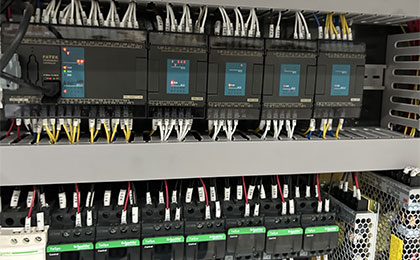

Электрический шкаф и система управления
1.Интерфейсные элементы управления интегрированы, а многочисленные электрические переключатели установлены на рабочем экране, что обеспечивает простоту управления и понимание.
2.Централизованная система управления ПЛК может автоматически проверять рабочее состояние и проверять необычное состояние, а также записывать рабочее состояние.

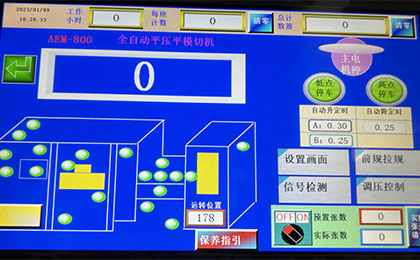

3.Функция диагностики проблемы на сенсорном экране, если возникнут какие-либо проблемы, вы можете проверить сенсорный экран, чтобы найти их.
4.Китайский, английский или другой любой язык (по желанию) на сенсорном экране
5.Электрические компоненты и электрическая цепь соответствуют европейско-американским стандартам безопасности.
Параметры продукта
| Модель машины | AEM-1080 Автоматическая высекальная машина | |
| Конфигурация машины | Подающая секция | √ |
| Секция прессования плит | √ | |
| Нагревательная пластина | НЕОБЯЗАТЕЛЬНЫЙ | |
| Участок вскрыши | НЕОБЯЗАТЕЛЬНЫЙ | |
| Секция доставки листов | √ | |
| Максимальный размер листа | 1080×780 мм | |
| Минимальный размер листа | 400×330 мм | |
| Высота подающего ворса | 1550мм | |
| Высота сваи при подаче | 1400мм | |
| Максимальный размер высечки | 1075×770 мм | |
| Размер внутреннего потолка | 1080×780мм | |
| Размер пластины для высечки | 1100×790 мм | |
| Высота режущей линейки | 23,8 мм | |
| Толщина режущей пластины | 7 мм | |
| Ассортимент складских запасов | Картон: 0,1 ~ 2 мм | |
| Гофрированная бумага:<4 мм | ||
| Пластиковый лист: 0,2 ~ 1 мм (требуется нагревательная пластина) | ||
| Точность высечки | ≤±0,1 мм | |
| Максимальное давление высечки | 300 т | |
| Максимальная скорость машины | 7000 С/Ч | |
| Минимальный запас захвата | 7 мм | |
| Подача воздуха | 0,6-0,7 МПа, 0,36 м³/мин | |
| Потребляемая мощность | 3 фазы 380 В 50 Гц | |
| Мощность главного двигателя | 11 кВт | |
| Мощность зоны нагрева (если для резки пластика, опционально) | 24 кВт (12 зон нагрева, каждая зона по 2 кВт) | |
| Общая мощность (без нагрева) | 17,8 кВт | |
| Общий вес машины | АЭМ-1080 | 14 т |
| AEM-1080Q | 16 т | |
| Габаритный размер
【L (+ предварительная укладка)×W (+ платформа)×H】 |
АЭМ-1080 | 4850(+1650) × 2100(+1600) × 2350мм |
| AEM-1080Q | 5880(+1650) × 2100(+1600) × 2350мм | |
Подробнее о продукте
Основной список конфигураций
| >Список основных деталей | ||
| Имя | Материалы (бренд)/происхождение | количество |
| Основная конструкция рамы | QT500-7 чугун с шаровидным графитом | 1 комплект |
| Плита пресса для плит | Легированная сталь 75Cr1 | 1 комплект |
| Коленчатый вал | Хромоникелевая легированная сталь, Тайвань | 1 комплект |
| Червячная передача | Синтан, Китай | 1 комплект |
| Захватная планка | Сплав Ti-Al (высокая прочность), Тайвань | Несколько наборов |
| Зубья захвата | Марганцевая сталь, Тайвань | Несколько шт |
| Узел индексации кулачков | Handex, Тайвань | 1 комплект |
| Главная трансмиссионная цепь | TYC, Тайвань | Несколько шт |
| Подшипник главного ключа | NSK, Япония | Несколько шт |
| > Основные электрические части и пневматические части | ||
| ПЛК и сенсорный экран | Fatek, Тайвань | 1 комплект |
| Сенсорный экран | WECON, Тайвань | 1 комплект |
| Главный двигатель | Tech, Тайвань | 1 комплект |
| Мотор-редуктор | CPG, Тайвань | 3 комплекта |

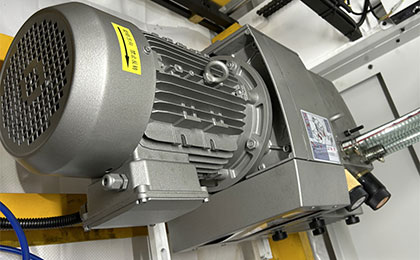

| Вакуумный насос | ТОНЪЮ, КИТАЙ | 1 комплект |
| Гидравлический смазочный двигатель | Лишэн, Китай | 1 комплект |
| Смазочный насос | LIMD, Китай | 1 комплект |
| Инвертор | Panasonic, Япония | 1 комплект |
| Кодировщик | Omron, Япония | 1 комплект |
| Оптоволоконный датчик | Panasonic, Япония | Несколько шт |
| Фотоэлектрический датчик | Panasonic, Япония | Несколько шт |
| Реле | Шнайдер, Франция | Несколько шт |
| Контактор переменного тока | Шнайдер, Франция | Несколько шт |
| Выключатель | Шнайдер, Франция | Несколько шт |
| Пуговица | Шнайдер, Франция | Несколько шт |
| Вращающийся шарнир | SMC, Япония | 1 шт |
| Пневматический электромагнитный клапан | Airtac, Тайвань | Несколько шт |
связаться с нами
Сопутствующие популярные продукты
ZML AEMJ-930 Серийная автоматическая система подачи и подачи для машины горячего тиснения плиты и высечки
Серийная автоматическая система подачи и подачи ZMT для горячего тиснения плиты и машины для высечки Непрерывная подача бумаги, высокая степень автоматизации, оснащенная устройством защиты безопасности Минимальный размер пресса:350**550мм Максимальный размер печатной машины:660 * 1480 мм
AEMG-1650VK Автоматическая высекальная машина с подачей ведущей кромки и полной зачисткой
AEMG-1650VK Автоматическая машина для высечки с подачей ведущей кромки и полной зачисткой может использоваться для производства больших упаковочных коробок, таких как коробки для бытовой техники, коробки для упаковки мебели и т. Д. Максимальный размер листа:1670×1210 мм Максимальная скорость машины:5500 С/Ч Толщина режущей пластины:7 мм
ML-1400J Ручная высекальная машина с подогревом
С компактной конструкцией, оснащен однодисковой электромагнитной муфтой, чувствительный, удобный и надежный. Максимальный размер листа:1400×1000мм Скорость:16±2/мин Длина правила:<45 мин.
Высекальная машина ТЫМК-1100 с горячим тиснением фольгой
Высекальная машина TYMK-1100 с горячим тиснением фольгой имеет аккуратные и аккуратные режущие кромки. Он прост в эксплуатации, подходит для различных материалов и может удовлетворить потребности мелкосерийного производства. Максимальный размер листа:1200×820мм Скорость:21±2/мин Измерение:2150×2150×2350мм
AEM-1300(Q) Высокоточная планшетная машина для высечки и биговки
Опорно-опорный пресс приводится в движение главным двигателем Taiwan TECO с инвертором Panasonic; Работа всей машины контролируется централизованной системой управления ПЛК, которая может автоматически проверять рабочее состояние и тестировать необычное состояние, а также записывать рабочее состояние. В соответствии с Европейским стандартом безопасности, мы проектируем разумно, чтобы сделать удобство работы и безопасность идеальным сочетанием. Максимальный размер листа:1320×980 мм Максимальная скорость машины:5000 С/Ч Толщина режущей пластины:7 мм

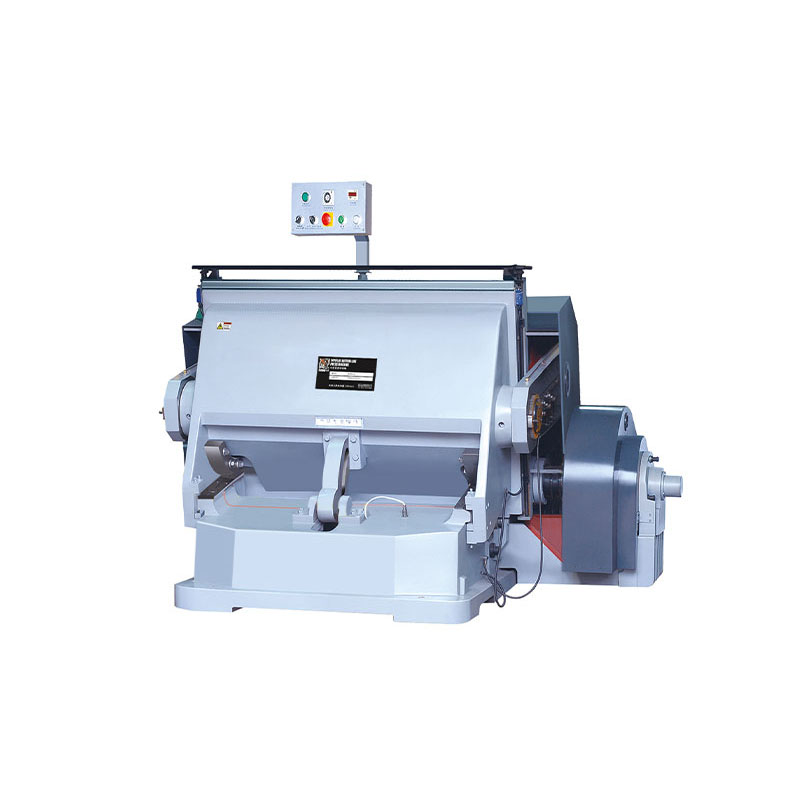

ML-1400X Промышленная профессиональная высекальная машина
Литье в песчаные формы, высокопрочный чугун HT200. Внутренний размер рамы:1400×1100мм Скорость:15±2/мин Длина правила:<45 мин.
ML-1300X Плоский пресс для вдавливания
Литье в песчаные формы, высокопрочный чугун HT200. Внутренний размер рамы:1100×800мм Скорость:23±2/мин Длина правила:<38 мин.
TYMX-1200 Машина для горячего тиснения и высечки с ручным управлением ПЛК
Машина для горячего тиснения и высечки TYMX-1200 с ручным управлением ПЛК сочетает в себе гибкость ручного управления с преимуществами прецизионного управления ПЛК и идеально подходит для небольших партийных операций. Максимальный размер листа:1200×820мм Скорость:20±2/мин Измерение:2150×2250×2300мм
AEM-800T Автоматическая машина для горячего тиснения
Автоматическая машина для горячего тиснения AEM-800T обладает высокой степенью автоматизации и точным контролем температуры, обеспечивая яркие цвета горячего тиснения и сильную адгезию. Высокая скорость горячего тиснения Максимальный размер листа:800×620 мм Максимальная скорость машины:7000 С/Ч Толщина плиты футеровки:7 мм или 5 + 2 мм

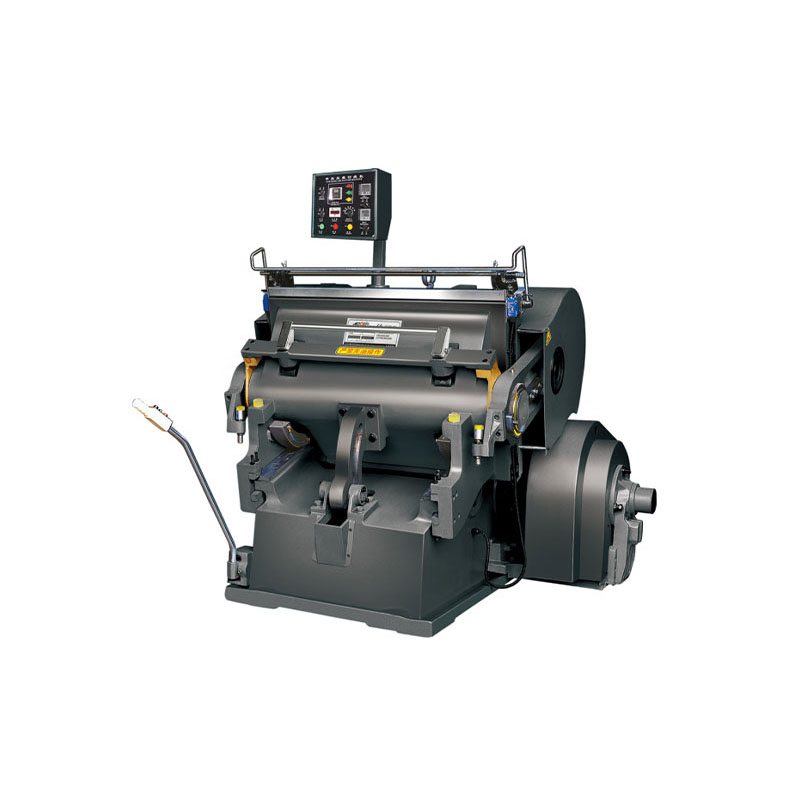

ML-930J Среднескоростная машина для высечки с нагревательным устройством
ML-930J Среднескоростная машина для высечки с нагревательным устройством С нагревательным устройством может обеспечить эффективность производства, сохраняя при этом точность высечки и стабильность оборудования Внутренний размер рамы:930×670мм Скорость:23±2/мин Длина правила:<27 мин.
ML-930A Модель Tiger Долговечная высококачественная машина для высечки
Литье в песчаные формы, высокопрочный чугун HT250. Внутренний размер рамы:930×670мм Скорость:25±2/мин Длина правила:<38 мин.

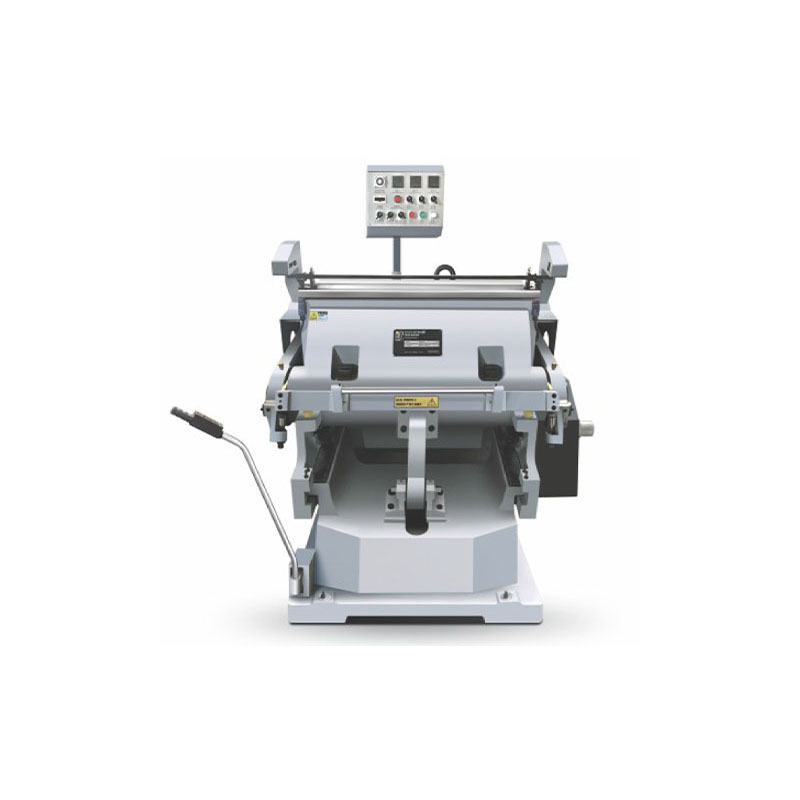

ML-750X Машина для горячего тиснения фольгой и высечки для биговки
Литье в песчаные формы, высокопрочный чугун HT200. Внутренний размер рамы:930×670мм Скорость:25±2/мин Длина правила:<30 мин.

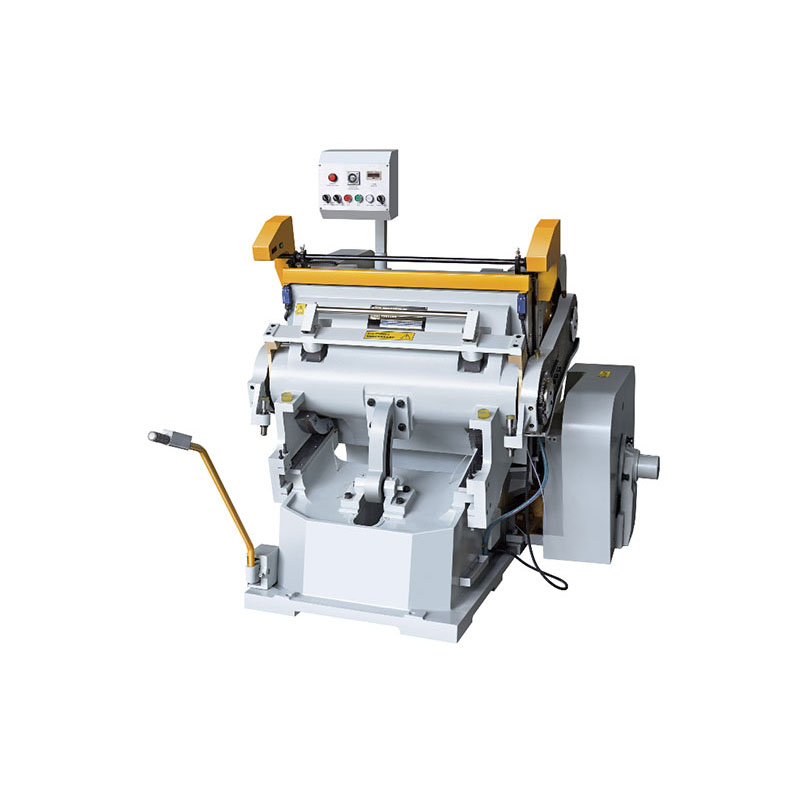

ML-1040AJ Ручная машина для высечки и биговки бумаги
Литье в песчаные формы, высокопрочный чугун HT250. Внутренний размер рамы:1040×720мм Скорость:23±2/мин Длина правила:<40 мин.
Машина для сборки бумажных коробок
Автоматическая машина для сборки бумажных коробок (машина для коробок для гамбургеров) Обзор прод...

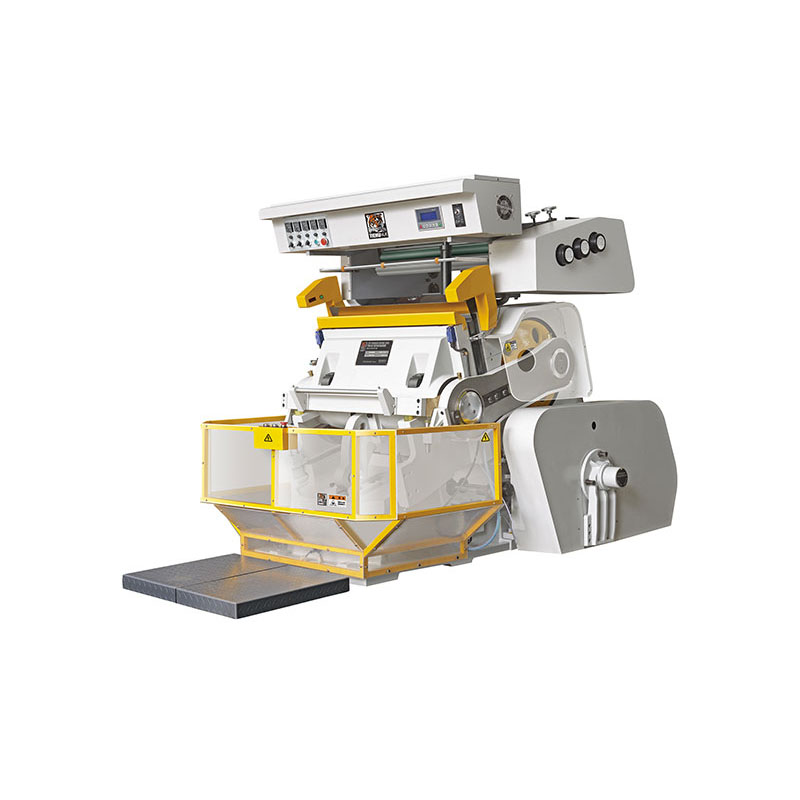

TYMA-930CE Машина для горячей штамповки
