AEM-1900V(Q) Автоматическая высекальная машина
AEMG-800(Q) Автоматический высекальный резак с функцией зачистки отходов оснащен адсорбционным устройством, устройством сбора отходов и механизмом сепарации, с высокой эффективностью очистки
Максимальный размер листа:1900×1600 мм
Максимальная скорость машины:4200 С/Ч
Толщина режущей пластины:7 мм
Описание
маркер
Безопасность, энергосбережение, эффективность
1.Пресс для плит приводится в движение главным двигателем Taiwan TECO с инвертором Panasonic; Работа всей машины контролируется централизованной системой управления ПЛК, которая может автоматически проверять рабочее состояние и тестировать необычное состояние, а также записывать рабочее состояние. В соответствии с Европейским стандартом безопасности, мы проектируем разумно, чтобы сделать удобство работы и безопасность идеальным сочетанием.
2.Усовершенствованная система сигнализации о пуске напомнит оператору о необходимости покинуть опасную зону. Автоматически обнаруживая весь процесс, если неисправность, небумажная или бумажная застряла, пневматическая муфта отделится и автоматически остановится, что уменьшит отходы бумаги, защитит персонал и оборудование.
3.Тщательно продуманные устройства для укладки и подачи и подачи бумаги в режиме нон-стоп сокращают время штабелирования, повышают эффективность машины и увеличивают ваш доход.
4.Выбранные европейские, японские, тайваньские электрические и пневматические компоненты улучшают устойчивость машины и снижают частоту неодушевленности.
5.Основная рама и основание изготовлены из высокопрочного чугуна с шаровидным графитом QT500-7, который точно обрабатывается числовым программным управлением, что гарантирует стабильную работу машины в течение длительного времени при большом давлении. Сердечники пресс-машины, такие как коленчатый вал, червячная передача, изготовлены из импортной высококачественной легированной стали, которая обрабатывается закалкой и высокотемпературным отпуском с длительным сроком службы.
6.Система смазки основных частей оснащена устройством индикации давления масла и сигнализатором о недостаточном давлении масла и воздуха.
7.Предоставление долгосрочного и полного технического обучения, а также оперативного бесплатного технического обслуживания в течение одного года, гарантия того, что наши клиенты могут полностью освоить технологию производства нашего оборудования. Наша машина отличается идеальным дизайном, точной установкой, высокой стабильностью, высокой безопасностью, низким уровнем шума.
Секция подачи бумаги: устройство подачи и конвейерный стол
1.Усовершенствованное устройство подачи передней кромки для плотного картона и гофрокартона.

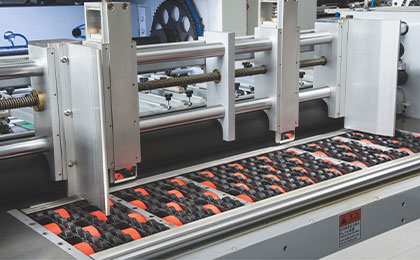

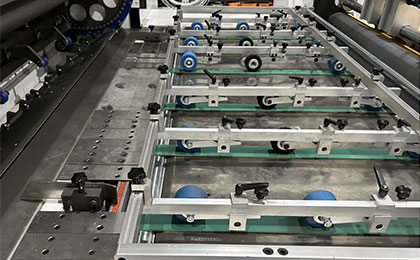

2.Конвейерный стол с прижимными роликами из полиуретана и щеточными колесами гарантирует высокую точность подачи бумаги, конвейерная лента может регулироваться без остановки.

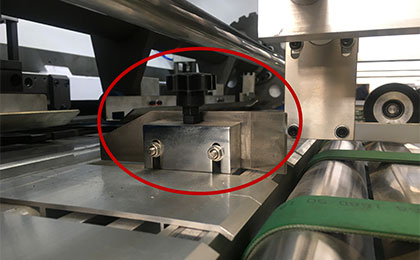

3.Боковая укладка и передняя укладка гарантируют точность положения листа.
4.Функция обнаружения перекоса бумаги и скопившейся бумаги и функция автоматической остановки: когда датчики обнаружат, что бумага перекошена или скопилась перед подачей в секцию пресса для плиты, машина остановится.
Секция прессования плит

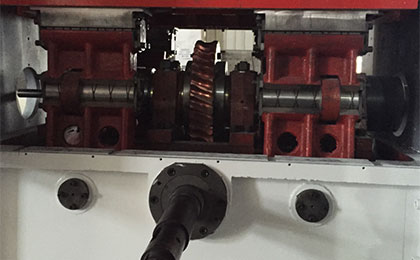

1.Основной корпус изготовлен из высокопрочного ковкого чугуна QT500 со специальным процессом литья. Коленчатый вал из сплава Ni-Cr-Mo со специальной обработкой и сверхизносостойким червяком и шестерней.

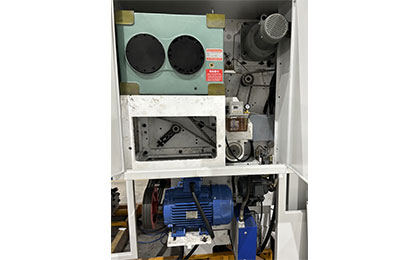

2.Автоматический масляный двигатель высокого давления с фильтром и охлаждающим вентилятором перерабатывает масло для смазки основных частей трансмиссии (коленчатого вала, червяка и шестерни). А автомобильный масляный насос смазывает все необходимые детали (шестерню, цепи и т.д.)

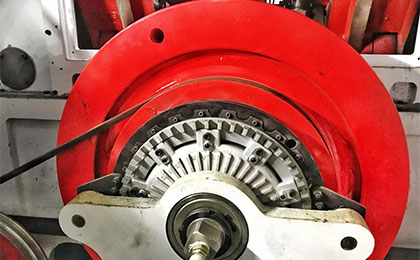

3.Большой маховик с пневматической муфтой гарантирует высокую точность при работе машины на высокой скорости.

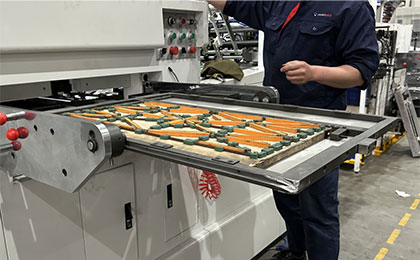

4.Удобная для человека конструкция для замены матрицы и футеровочной пластины (марганцевая сталь). Рама матрицы может быть перевернута и заблокирована пневматически.
5.Высокоточный индексатор кулачков для управления захватными планками для подачи бумаги в точное положение.

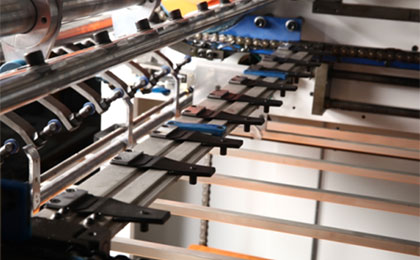

6.Захваты из высокопрочного сплава Ti-Al и износостойкие цепи для захватной планки.

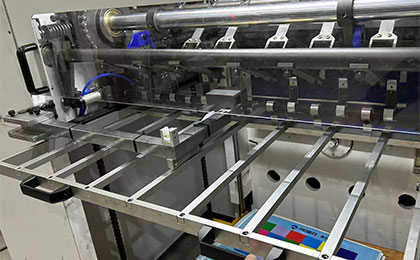

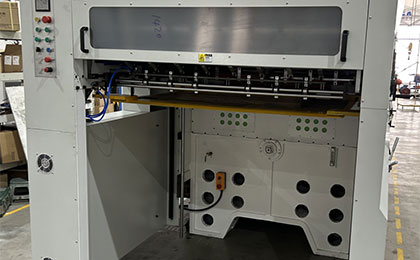

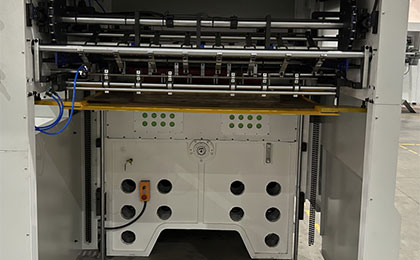

Секция доставки бумаги
1.Автоматическое выравнивающее устройство, двухсторонние воздуходувки и щетка для волос гарантируют стопку бумаги в хорошем состоянии, независимо от того, толстая бумага или тонкая.
2.Устройство предотвращения перебега: лист перемещается вверх с помощью захватной планки, срабатывает датчик обнаружения, и машина останавливается.

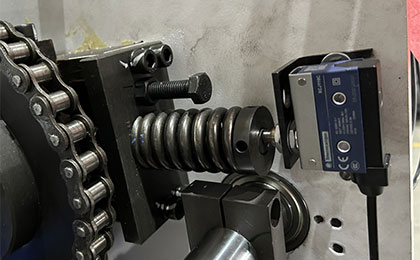

3.Устройство защиты цепей захвата: датчики подключаются к основным цепям для контроля натяжения цепей. Когда будет обнаружено, что он ослаблен, машина будет остановлена.
4.Устройство непрерывной подачи бумаги.
5.Устройство для вставки меток (1 комплект) для записи количества листов.

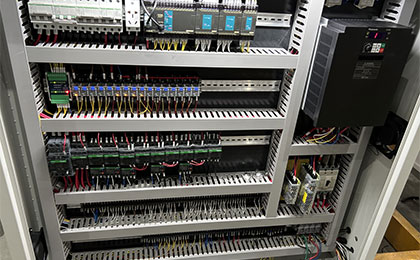

Электрический шкаф и система управления

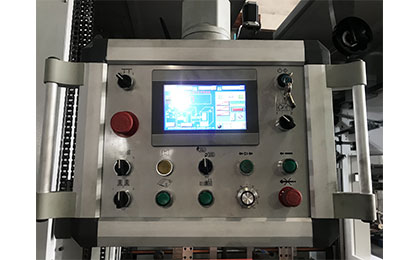

1.Интерфейсные элементы управления интегрированы, а многочисленные электрические переключатели установлены на рабочем экране, что обеспечивает простоту управления и понимание.
2.Централизованная система управления ПЛК может автоматически проверять рабочее состояние и проверять необычное состояние, а также записывать рабочее состояние.
3.Функция диагностики проблемы на сенсорном экране, если возникнут какие-либо проблемы, вы можете проверить сенсорный экран, чтобы найти их.
4.Китайский, английский или другой любой язык (по желанию) на сенсорном экране
5.Электрические компоненты и электрическая цепь соответствуют европейско-американским стандартам безопасности.
Параметры продукта
| Модель машины | AEM-V Автоматическая высекальная машина | ||
| Конфигурация машины | Фрикционный питатель | √ | |
| Секция прессования плит | √ | ||
| Вскрышная установка | НЕОБЯЗАТЕЛЬНЫЙ | ||
| Блок подачи листов | √ | ||
| Модель | АЭМ-1500В | АЭМ-1650В | АЭМ-1900В |
| Максимальный размер листа | 1500×1100 мм | 1670×1210 мм | 1900×1600 мм |
| Минимальный размер листа | 470×440 мм | 520×460 мм | 800×600 мм |
| Высота подающего ворса | 300 мм | 300 мм | 300 мм |
| Высота сваи при подаче | 1200мм | 1300мм | 1600мм |
| Максимальный размер высечки | 1490×1090 мм | 1650×1200 мм | 1880×1580 мм |
| Размер внутреннего потолка | 1540×1100 мм | 1660×1215 мм | 1920×1620 мм |
| Размер пластины для высечки | 1500×1100 мм | 1680×1186 мм | 1922×160 мм |
| Высота режущей линейки | 23,8 мм | 23,8 мм | 23,8 мм |
| Толщина режущей пластины | 7 мм | 7 мм | 7 мм |
| Ассортимент складских запасов | Гофрированная бумага:<8 мм | ||
| Точность высечки | ≤±0,25 мм | ≤±0,25 мм | ≤±0,25 мм |
| Максимальное давление высечки | 300 т | 300 т | 300 т |
| Максимальная скорость машины | 4800 С/Ч | 4500 С/Ч | 4200 С/Ч |
| Минимальный запас захвата | 7 мм | 7 мм | 7 мм |
| Подача воздуха | 0,6-0,7 МПа, 0,36 м³/мин | ||
| Потребляемая мощность | 3 фазы 380 В 50 Гц | ||
| Мощность главного двигателя | 15 кВт | 15 кВт | 22 кВт |
| Общая мощность | 22 кВт | 22 кВт | 35 кВт |
| Общий вес машины | 20 т | 24 т | 45 т |
| Общий вес машины (со стриппером) | 22,5 т | 27 т | 47 т |
| Габаритный размер | 6500(+2000) × 2600(+2200) × 2850 мм | 6900(+2300) × 3000(+2300) × 2550 мм | 6900(+2300) × 3000(+2300) × 2550 мм |
| Габаритные размеры (со стриппером) | 7900(+2000) × 2600(+2200) × 2850 мм | 8400(+2300) × 3000(+2300) × 2550 мм | 10000(+2300) × 3250(+2800) × 3000 мм |
Подробнее о продукте
Основной список конфигураций
| >Список основных деталей | ||
| Имя | Материалы (бренд)/происхождение | количество |
| Основная конструкция рамы | QT500-7 чугун с шаровидным графитом | 1 комплект |
| Плита пресса для плит | Легированная сталь 75Cr1 | 1 комплект |
| Коленчатый вал | Хромоникелевая легированная сталь, Тайвань | 1 комплект |
| Червячная передача | Синтан, Китай | 1 комплект |
| Захватная планка | Сплав Ti-Al (высокая прочность), Тайвань | Несколько наборов |
| Зубья захвата | Марганцевая сталь, Тайвань | Несколько шт |
| Узел индексации кулачков | Handex, Тайвань | 1 комплект |
| Главная трансмиссионная цепь | TYC, Тайвань | Несколько шт |
| Подшипник главного ключа | NSK, Япония | Несколько шт |
| > Основные электрические части и пневматические части | ||
| ПЛК и сенсорный экран | Fatek, Тайвань | 1 комплект |
| Сенсорный экран | WECON, Тайвань | 1 комплект |
| Главный двигатель | Теко, Тайвань | 1 комплект |
| Мотор-редуктор | CPG/Dongli, Тайвань | Несколько наборов |
| Гидравлический смазочный двигатель | Лишэн, Китай | 1 комплект |
| Смазочный насос | LIMD, Китай | 1 комплект |
| Инвертор | Дельта, Тайвань | 1 комплект |
| Кодировщик | Omron, Япония | 1 комплект |
| Оптоволоконный датчик | Panasonic, Япония | Несколько шт |
| Фотоэлектрический датчик | Panasonic, Япония | Несколько шт |
| Реле | Шнайдер, Франция | Несколько шт |
| Контактор переменного тока | Шнайдер, Франция | Несколько шт |
| Выключатель | Шнайдер, Франция | Несколько шт |
| Пуговица | Шнайдер, Франция | Несколько шт |
| Вращающийся шарнир | SMC, Япония | 1 шт |
| Пневматический электромагнитный клапан | Airtac, Тайвань | Несколько шт |
