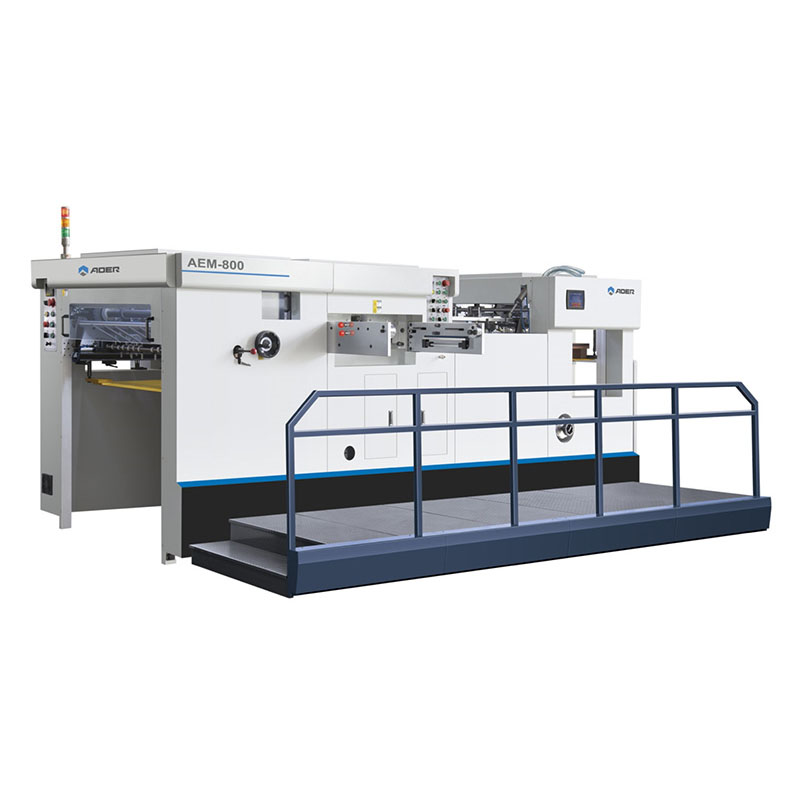

AEM-800 (Q) Автоматическая машина для высечки и биговки с верхним всасывающим питателем
Автоматическая машина для высечки и биговки с верхним всасывающим устройством используется для высечки различной бумаги, картона, гофрокартона, пластиковых листов (таких как ПВХ, ПП), с функцией высечки, биговки и тиснения. Максимальный размер листа составляет 800 * 620 мм, минимальный размер листа 340 * 280 мм, максимальная скорость высечки может составлять 7000 листов в час.
Максимальный размер листа:820×620 мм
Максимальная скорость машины:7000 С/Ч
Толщина режущей пластины:7 мм
Описание
маркер
Описание продукта
AEM-800 (Q) Автоматическая машина для высечки и биговки с верхним всасывающим питателем
AEM-800Q Автоматическая машина для высечки и биговки с автоматическим устройством зачистки
Безопасность, энергосбережение, эффективность
1.Пресс для плит приводится в движение главным двигателем Taiwan TECO с инвертором Panasonic; Работа всей машины контролируется централизованной системой управления ПЛК, которая может автоматически проверять рабочее состояние и тестировать необычное состояние, а также записывать рабочее состояние. В соответствии с Европейским стандартом безопасности, мы проектируем разумно, чтобы сделать удобство работы и безопасность идеальным сочетанием.
2.Усовершенствованная система сигнализации о пуске напомнит оператору о необходимости покинуть опасную зону. Автоматически обнаруживая весь процесс, если неисправность, небумажная или бумажная застряла, пневматическая муфта отделится и автоматически остановится, что уменьшит отходы бумаги, защитит персонал и оборудование.
3.Тщательно продуманные устройства для укладки и подачи и подачи бумаги в режиме нон-стоп сокращают время штабелирования, повышают эффективность машины и увеличивают ваш доход.
4.Выбранные европейские, японские, тайваньские электрические и пневматические компоненты улучшают устойчивость машины и снижают частоту неодушевленности.

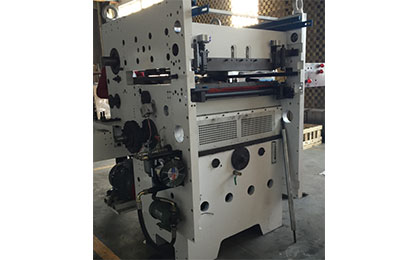

5.Основная рама и основание изготовлены из высокопрочного чугуна с шаровидным графитом QT500-7, который точно обрабатывается числовым программным управлением, что гарантирует стабильную работу машины в течение длительного времени при большом давлении. Сердечники пресс-машины, такие как коленчатый вал, червячная передача, изготовлены из импортной высококачественной легированной стали, которая обрабатывается закалкой и высокотемпературным отпуском с длительным сроком службы.
6.Система смазки основных частей оснащена устройством индикации давления масла и сигнализатором о недостаточном давлении масла и воздуха.
7.Предоставление долгосрочного и полного технического обучения, а также оперативного бесплатного технического обслуживания в течение одного года, гарантия того, что наши клиенты могут полностью освоить технологию производства нашего оборудования. Наша машина отличается идеальным дизайном, точной установкой, высокой стабильностью, высокой безопасностью, низким уровнем шума.
Секция подачи бумаги: устройство подачи и конвейерный стол

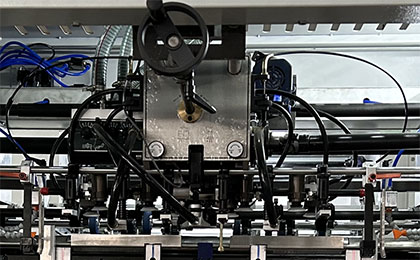

1.Прецизионная питательная головка (вакуумный насос Беккера) с двухсторонней воздуходувкой: подходит как для картона, так и для гофрокартона. Он имеет 4 всасывающих сопла, 4 подающих сопла, а угол и высоту сопел можно регулировать в соответствии с различными формами бумаги.
2.Электромеханический двухлистовой детектор.

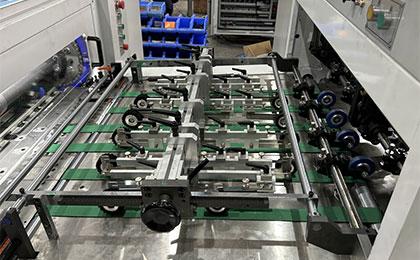

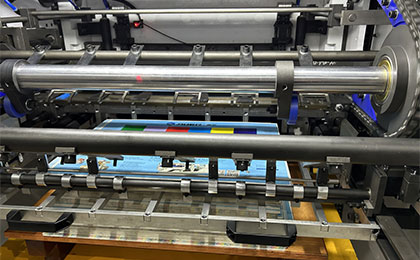

3.Конвейерный стол с прижимными роликами из полиуретана и щеточными колесами гарантирует высокую точность подачи бумаги, конвейерная лента может регулироваться без остановки.
4.Двойная боковая укладка (тянущая и толкающая) и передняя укладка гарантируют точность положения листа.
5.Функция обнаружения перекоса бумаги и скопившейся бумаги и функция автоматической остановки: когда датчики обнаружат, что бумага перекошена или скопилась перед подачей в секцию пресса для валика, машина остановится.

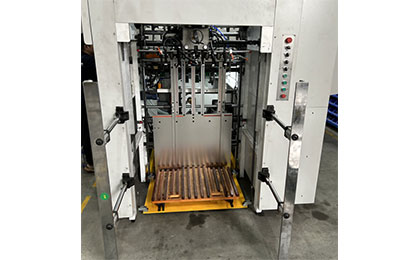

6.Непрерывная структура подачи бумаги и предварительно упакованный поддон рельсового типа значительно повышают эффективность.

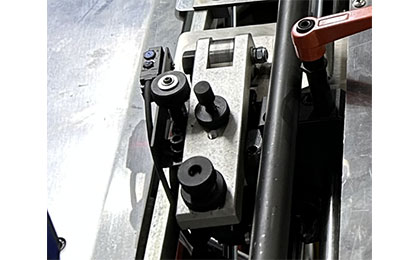

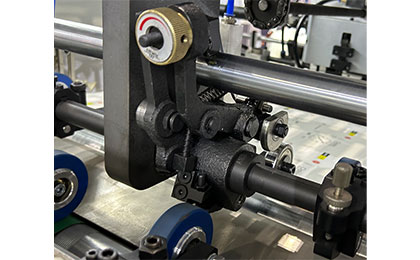

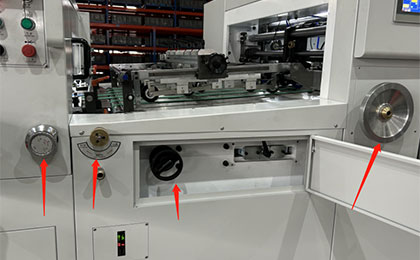

7.Различные устройства тонкой регулировки позволяют оператору легко настроить машину, что обеспечивает точную подачу бумаги.
Секция прессования плит

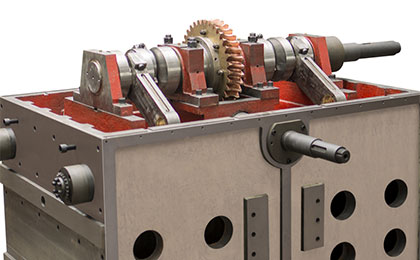

1.Основной корпус изготовлен из высокопрочного ковкого чугуна QT500 со специальным процессом литья. Коленчатый вал из сплава Ni-Cr-Mo со специальной обработкой и сверхизносостойким червяком и шестерней.
2.Автоматический масляный двигатель высокого давления с фильтром перерабатывает масло для смазки основных деталей трансмиссии (коленчатого вала, червяка и шестерни). А автомобильный масляный насос смазывает все необходимые детали (шестерню, цепи и т.д.)

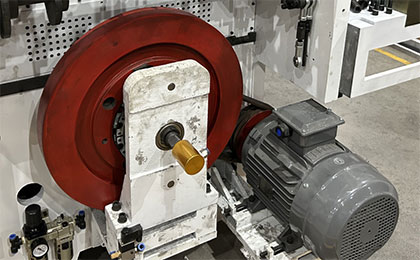

3.Большой маховик с пневматической муфтой гарантирует высокую точность при работе машины на высокой скорости.
4.Автоматическое давление системы регулировки высечки, оператору просто нужно установить значение на сенсорном экране для регулировки давления.

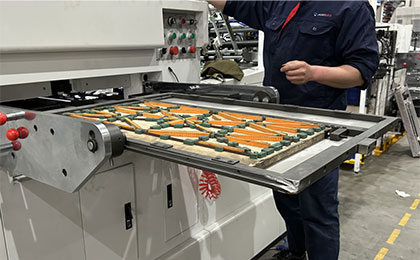

5.Удобная для человека конструкция для замены матрицы и футеровочной пластины (марганцевая сталь). Рама матрицы может быть перевернута и заблокирована пневматически.

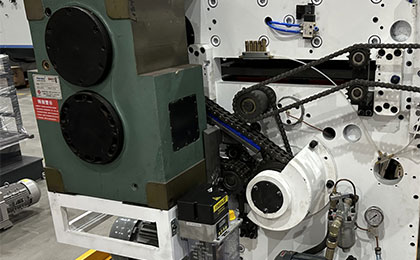

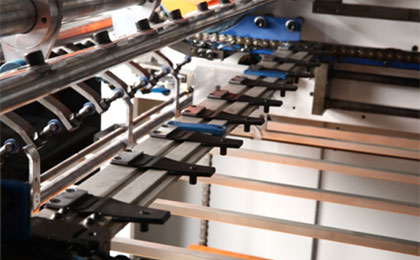

6.Высокоточный индексатор кулачков для управления захватными планками для подачи бумаги в точное положение.

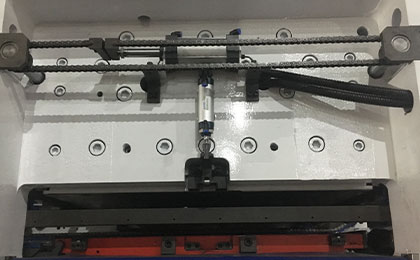

7.Захваты из высокопрочного сплава Ti-Al и износостойкие цепи для захватной планки.

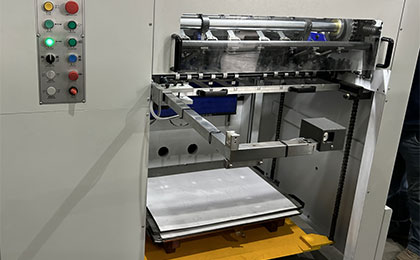

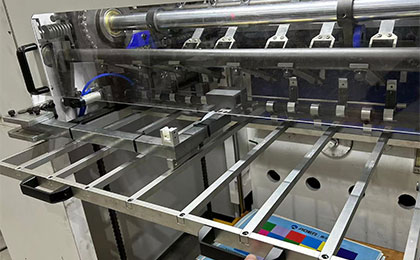

Секция доставки бумаги
1.Автоматическое выравнивающее устройство, двухсторонние воздуходувки и щетка для волос гарантируют стопку бумаги в хорошем состоянии, независимо от того, толстая бумага или тонкая.
2.Устройство предотвращения перебега: лист перемещается вверх с помощью захватной планки, срабатывает датчик обнаружения, и машина останавливается.

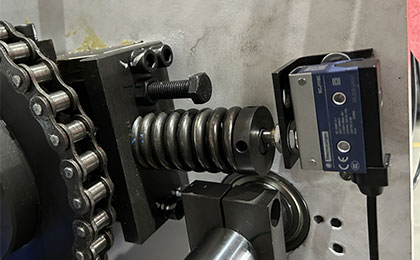

3.Устройство защиты цепей захвата: датчики подключены к основным цепям для контроля натяжения цепей. Когда будет обнаружено, что цепь ослаблена, машина будет остановлена.

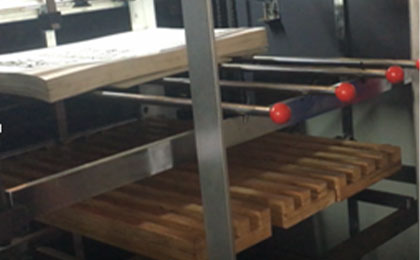

4.Устройство непрерывной подачи бумаги.
5.Устройство для вставки меток (1 комплект) для записи количества листов.
Электрический шкаф и система управления
1.Интерфейсные элементы управления интегрированы, а многочисленные электрические переключатели установлены на рабочем экране, что обеспечивает простоту управления и понимание.

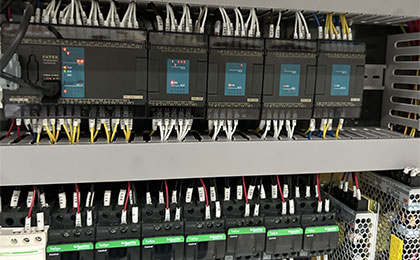

2.Централизованная система управления ПЛК может автоматически проверять рабочее состояние и проверять необычное состояние, а также записывать рабочее состояние.

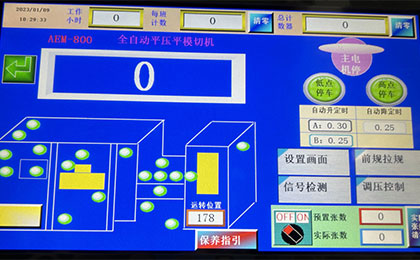

3.Функция диагностики проблемы на сенсорном экране, если возникнут какие-либо проблемы, вы можете проверить сенсорный экран, чтобы найти их.
4.Китайский, английский или другой любой язык (по желанию) на сенсорном экране
5.Электрические компоненты и электрическая цепь соответствуют европейско-американским стандартам безопасности.
Параметры продукта
| Модель машины | AEM-800 Автоматическая высекальная машина | |
| Конфигурация машины | Подающая секция | √ |
| Секция прессования плит | √ | |
| Нагревательная пластина | НЕОБЯЗАТЕЛЬНЫЙ | |
| Участок вскрыши | НЕОБЯЗАТЕЛЬНЫЙ | |
| Секция доставки листов | √ | |
| Максимальный размер листа | 820×620 мм | |
| Минимальный размер листа | 340×260 мм | |
| Высота подающего ворса | 1150мм | |
| Высота сваи при подаче | 1000мм | |
| Максимальный размер высечки | 770×600 мм | |
| Размер внутреннего потолка | 820×628 мм | |
| Размер пластины для высечки | 826×628 мм | |
| Высота режущей линейки | 23,8 мм | |
| Толщина режущей пластины | 7 мм | |
| Ассортимент складских запасов | Картон: 0,1 ~ 2 мм | |
| Гофрированная бумага:<4 мм | ||
| Пластиковый лист: 0,2 ~ 1 мм (нагревательная пластина опциональна) | ||
| Точность высечки | ≤±0,1 мм | |
| Максимальное давление высечки | 200 т | |
| Максимальная скорость машины | 7000 С/Ч | |
| Минимальный запас захвата | 7 мм | |
| Подача воздуха | 0,6-0,7 МПа, 0,36 м³/мин | |
| Потребляемая мощность | 3 фазы 380 В 50 Гц | |
| Мощность главного двигателя | 11 кВт | |
| Мощность нагревательной зоны (если для резки пластика, опционально) | 16 кВт (8 зон нагрева, каждая зона по 2 кВт) | |
| Общая мощность (без нагрева) | 15 кВт | |
| Общий вес машины | АЭМ-800 | 8,5 т |
| АЭМ-800Q | 9,5 т | |
| Габаритный размер
【L (+ предварительная укладка)×W (+ платформа)×H】 |
АЭМ-800 | 4350(+1360) × 1900(+1680) × 1880мм |
| АЭМ-800Q | 5150(+1360) × 1900(+1680) × 1880мм | |
Подробнее о продукте
Основной список конфигураций
| >Список основных деталей | ||
| Имя | Материалы (Бренд)/Происхождение | количество |
| Основная конструкция рамы | QT500-7 чугун с шаровидным графитом | 1 комплект |
| Плита пресса для плит | Легированная сталь 75Cr1 | 1 комплект |
| Коленчатый вал | Хромоникелевая легированная сталь, Тайвань | 1 комплект |
| Червячная передача | Синтан, Китай | 1 комплект |
| Захватная планка | Сплав Ti-Al (высокая прочность), Тайвань | Несколько наборов |
| Зубья захвата | Марганцевая сталь, Тайвань | Несколько шт |
| Узел индексации кулачков | Handex, Тайвань | 1 комплект |
| Главная трансмиссионная цепь | TYC, Тайвань | Несколько шт |
| Конвейерная лента | Habasit, Швейцария | Несколько шт |
| Подшипник главного ключа | NSK, Япония | Несколько шт |
| > Основные электрические части и пневматические части | ||
| ПЛК | Fatek, Тайвань | 1 комплект |
| Сенсорный экран | WECON, Тайвань | 1 комплект |
| Главный двигатель | Tech, Тайвань | 1 комплект |
| Мотор-редуктор | CPG, Тайвань | 3 комплекта |

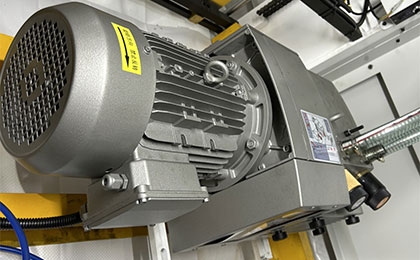

| Вакуумный насос | Becker, Германия | 1 комплект |
| Гидравлический смазочный двигатель | Лишэн, Китай | 1 комплект |
| Смазочный насос | Versa, Австралия | 1 комплект |
| Инвертор | Panasonic, Япония | 1 комплект |
| Кодировщик | Omron, Япония | 1 комплект |
| Оптоволоконный датчик | Panasonic, Япония | Несколько шт |
| Фотоэлектрический датчик | Panasonic, Япония | Несколько шт |
| Реле | Шнайдер, Франция | Несколько шт |
| Контактор переменного тока | Шнайдер, Франция | Несколько шт |
| Выключатель | Шнайдер, Франция | Несколько шт |
| Пуговица | Шнайдер, Франция | Несколько шт |
| Вращающийся шарнир | SMC, Япония | 1 шт |
| Пневматический электромагнитный клапан | Airtac, Тайвань | Несколько шт |
связаться с нами
Сопутствующие популярные продукты

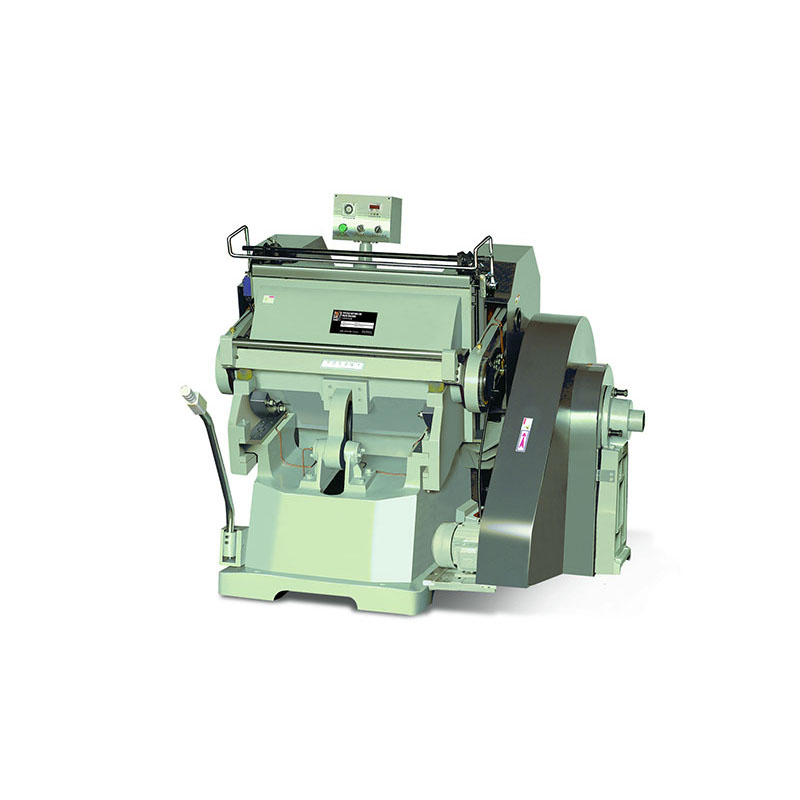

ML-750J Высекальная машина с нагревательным устройством
С компактной конструкцией, оснащен однодисковой электромагнитной муфтой, чувствительный, удобный и надежный. Внутренний размер рамы:750×520мм Скорость:26±2/мин Длина правила:<17 мин.

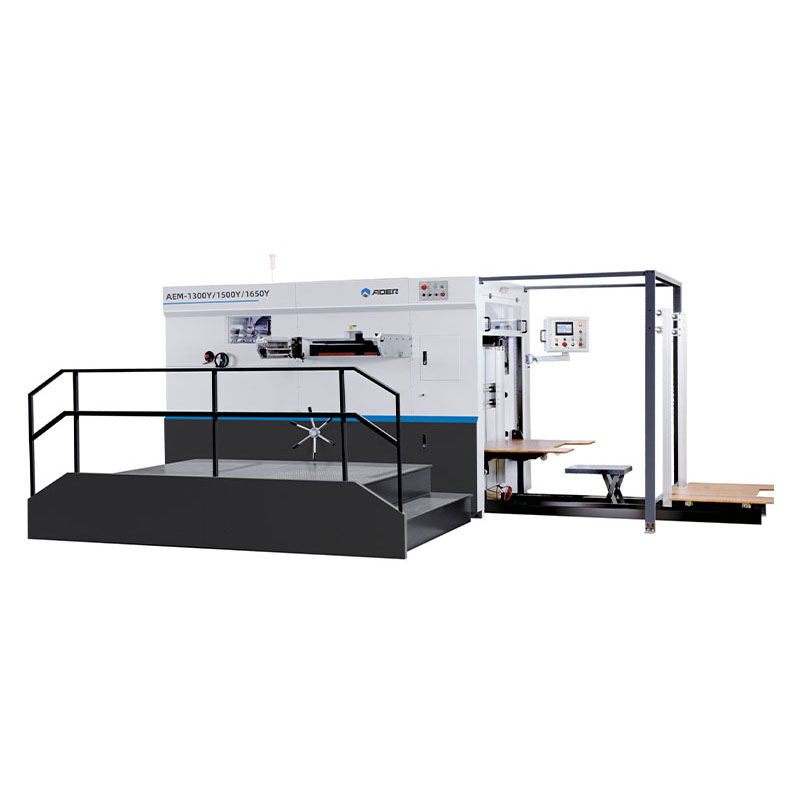

AEM-1500Y(Q) Машина для ручной высечки
AEM-1500Y(Q) Машина для ручной высечки, ручная подача, подходит для картона и других материалов, максимальный размер бумаги 1500×1100 мм, скорость 4800 штук / час Максимальный размер листа:1500×1100 мм Максимальная скорость машины:4800 С/Ч Толщина режущей пластины:7 мм

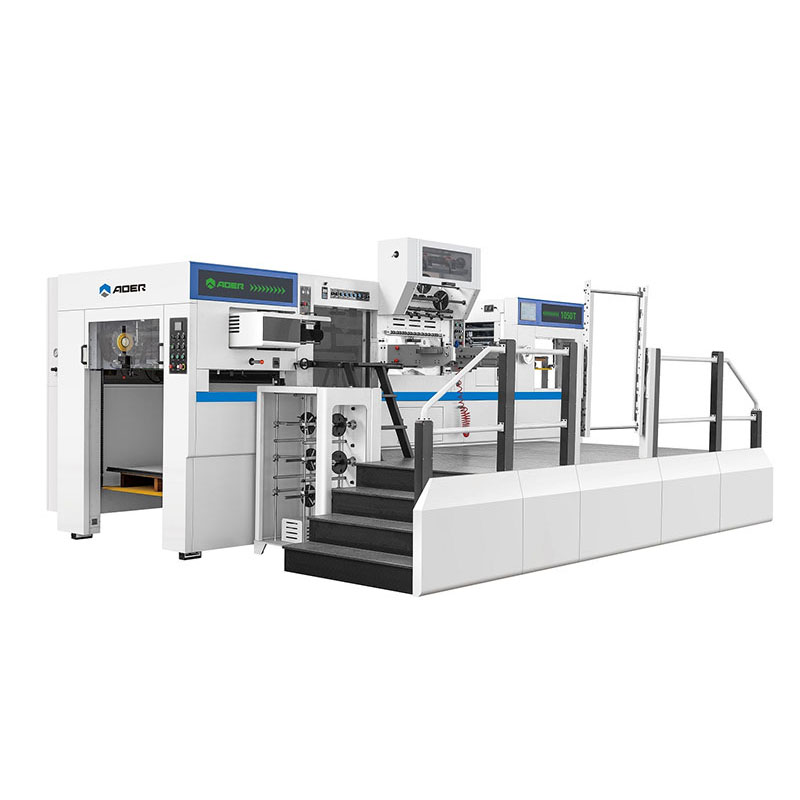

AEM-1050T Автоматическая высокоскоростная машина для горячего тиснения фольгой
AEM-1050T Автоматическая высокоскоростная Machine.It горячего тиснения фольгой имеет высокую степень автоматизации и может достигать скорости 7500 S/H. Он широко используется в упаковке и производстве продукции. Максимальный размер листа:1050×750 мм Максимальная скорость машины:7500 С/Ч Толщина плиты футеровки:7 мм или 5 + 2 мм

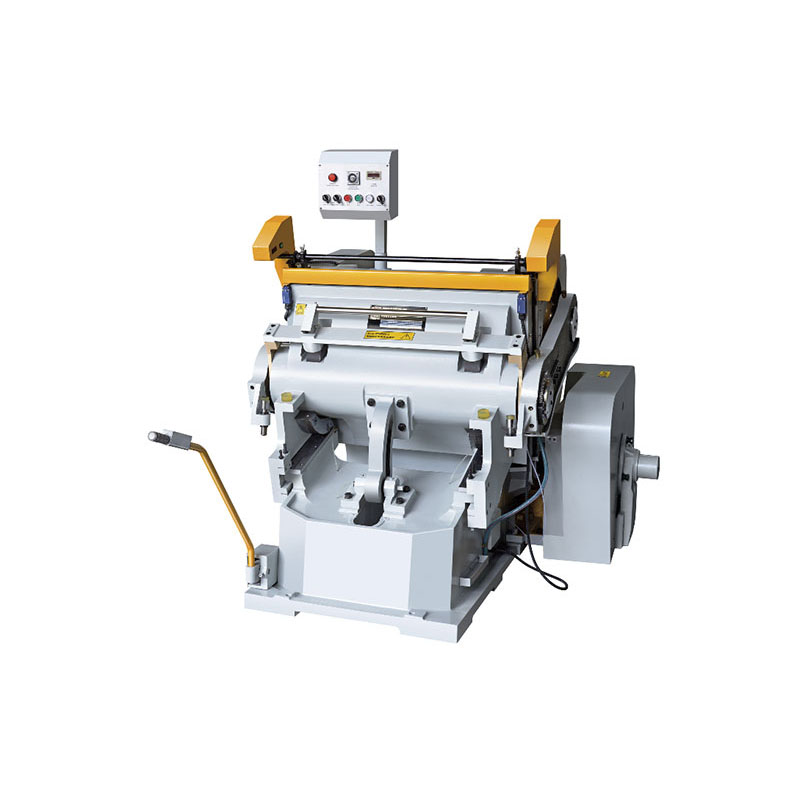

ML-1100A Машина для штамповки золота
Машина для штамповки золота ML-1100A имеет удобный контроль температуры и давления, регулируемую скорость, простоту в эксплуатации и хорошую стабильность Внутренний размер рамы:1100×800мм Скорость:23±2/мин Длина правила:<45 мин.
ML-930AJ Высекальная машина с нагревательным устройством
Литье в песчаные формы, высокопрочный чугун HT250. Внутренний размер рамы:930×670мм Скорость:23±2/мин Длина правила:<38 мин.

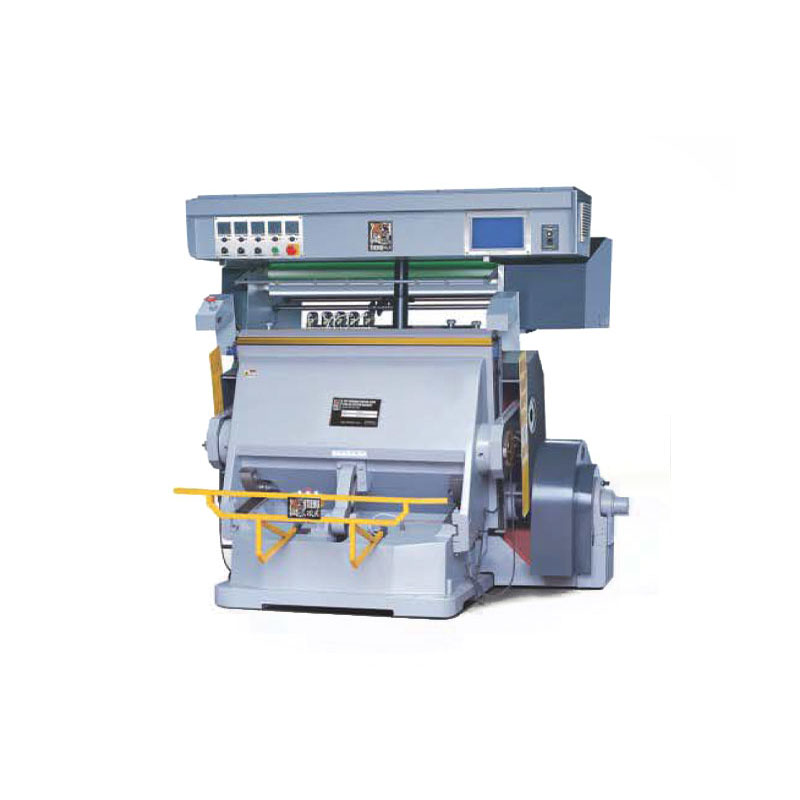

TYMA-1500 Высококонфигурационная машина для горячего тиснения фольгой
Высококонфигурационная машина для горячего тиснения фольгой TYMA-1500 имеет большую площадь горячего тиснения фольгой и высокую эффективность работы, а также подходит для крупносерийного производства. Максимальный размер листа:1500×1040мм Скорость:16±2/мин Измерение:2400×2400×2300мм
Высекальная машина ML-750
Высекальная машина ML-750 оснащена встроенной электромагнитной муфтой и выполняет три функции: резка одного листа, непрерывная резка и замедленная резка. Подходит для высечки картона и гофрированной бумаги. Внутренний размер рамы:750×520мм Скорость:26±2/мин Длина правила:<18 мин.
Выборочный УФ-лак / Сплошной УФ-лак
OGUV-1040 Автоматическая машина для УФ-лакирования (сплошное/выборочное) ...
ML-2000 Машина для биговки бумажных штампов
С компактной конструкцией, оснащен однодисковой электромагнитной муфтой, чувствительный, удобный и надежный. Внутренний размер рамы:2000×1400мм Скорость:14±2/мин Длина правила:<75 мин.

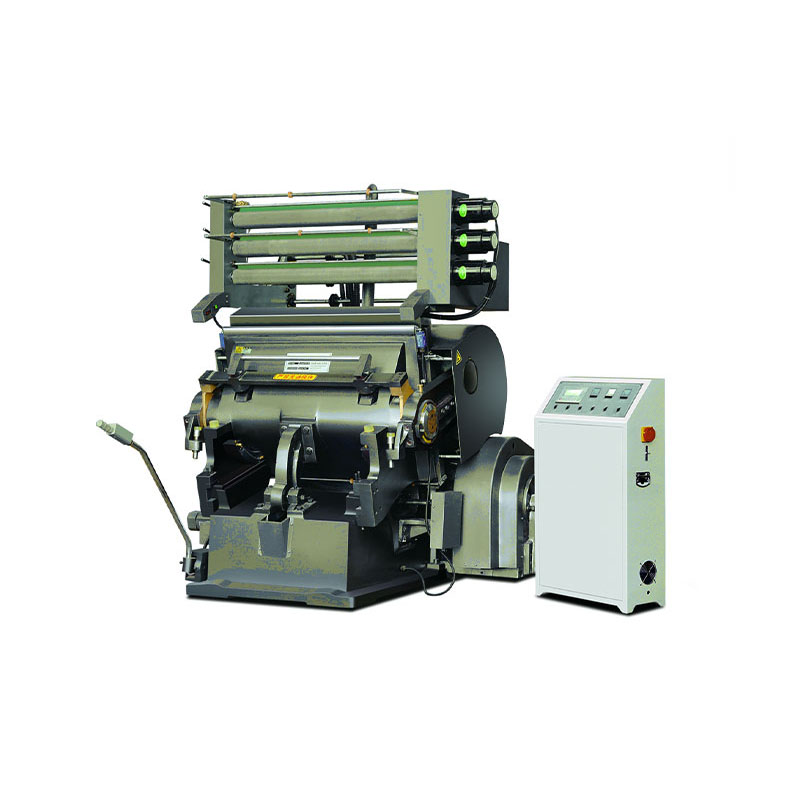

TYMK-1200 Машина двойного назначения для горячего тиснения и высечки
