AEM-800T Автоматическая машина для горячей штамповки и высечки
AEM-800T Автоматическая машина для горячего тиснения и высечки используется для горячего тиснения и высечки различных видов бумаги, картона, гофрокартона, пластиковых листов (таких как ПВХ, ПП), с функцией горячего тиснения фольгой, высечки, биговки и тиснения. Он оснащен серверным двигателем для управления тиснением, подачей и сбором фольги. Система контроля температуры имеет 8 зон нагрева, раздельную настройку температуры и термостатическое регулирование.
Максимальный размер листа:820×620 мм
Максимальная скорость машины:7000 С/Ч
Толщина плиты футеровки:7 мм или 5 + 2 мм
Описание
маркер
Описание продукта
AEM-800T Автоматическая машина для горячего тиснения и высечки используется для горячего тиснения и высечки различных видов бумаги, картона, гофрокартона, пластиковых листов (таких как ПВХ, ПП), с функцией горячего тиснения фольгой, высечки, биговки и тиснения. Он оснащен серверным двигателем для управления тиснением, подачей и сбором фольги. Система контроля температуры имеет 8 зон нагрева, раздельную настройку температуры и термостатическое регулирование.
Безопасность, энергосбережение, эффективность
1.Пресс для плит приводится в движение главным двигателем Taiwan TECO с инвертором Panasonic; Работа всей машины контролируется централизованной системой управления ПЛК, которая может автоматически проверять рабочее состояние и тестировать необычное состояние, а также записывать рабочее состояние. В соответствии с Европейским стандартом безопасности, мы проектируем разумно, чтобы сделать удобство работы и безопасность идеальным сочетанием.
2.Усовершенствованная система сигнализации о пуске напомнит оператору о необходимости покинуть опасную зону. Автоматически обнаруживая весь процесс, если неисправность, небумажная или бумажная застряла, пневматическая муфта отделится и автоматически остановится, что уменьшит отходы бумаги, защитит персонал и оборудование.
3.Тщательно продуманные устройства для укладки и подачи и подачи бумаги в режиме нон-стоп сокращают время штабелирования, повышают эффективность машины и увеличивают ваш доход.
4.Выбранные европейские, японские, тайваньские электрические и пневматические компоненты улучшают устойчивость машины и снижают частоту неодушевленности.
5.Основная рама и основание изготовлены из высокопрочного чугуна с шаровидным графитом QT500-7, который точно обрабатывается числовым программным управлением, что гарантирует стабильную работу машины в течение длительного времени при большом давлении. Сердечники пресс-машины, такие как коленчатый вал, червячная передача, изготовлены из импортной высококачественной легированной стали, которая обрабатывается закалкой и высокотемпературным отпуском с длительным сроком службы.
6.Система смазки основных частей оснащена устройством индикации давления масла и сигнализатором о недостаточном давлении масла и воздуха.
7.Предоставление долгосрочного и полного технического обучения, а также оперативного бесплатного технического обслуживания в течение одного года, гарантия того, что наши клиенты могут полностью освоить технологию производства нашего оборудования. Наша машина отличается идеальным дизайном, точной установкой, высокой стабильностью, высокой безопасностью, низким уровнем шума.
Секция подачи бумаги: устройство подачи и конвейерный стол
1.Прецизионная питательная головка (вакуумный насос Беккера) с двухсторонней воздуходувкой: подходит как для картона, так и для гофрокартона. Он имеет 4 всасывающих сопла, 4 подающих сопла, а угол и высоту сопел можно регулировать в соответствии с различными формами бумаги.
2.Электромеханический двухлистовой детектор.
3.Конвейерный стол с прижимными роликами из полиуретана и щеточными колесами гарантирует высокую точность подачи бумаги, конвейерная лента может регулироваться без остановки.
4.Двойная боковая укладка (тянущая и толкающая) и передняя укладка гарантируют точность положения листа.
5.Функция обнаружения перекоса бумаги и скопившейся бумаги и функция автоматической остановки: когда датчики обнаружат, что бумага перекошена или скопилась перед подачей в секцию пресса для валика, машина остановится.
6.Непрерывная структура подачи бумаги и предварительно упакованный поддон рельсового типа значительно повышают эффективность.
7.Различные устройства тонкой регулировки позволяют оператору легко настроить машину, что обеспечивает точную подачу бумаги.
Секция прессования плит
1.Основной корпус изготовлен из высокопрочного ковкого чугуна QT500 со специальным процессом литья. Коленчатый вал из сплава Ni-Cr-Mo со специальной обработкой и сверхизносостойким червяком и шестерней.
2.Автоматический масляный двигатель высокого давления с фильтром перерабатывает масло для смазки основных деталей трансмиссии (коленчатого вала, червяка и шестерни). А автомобильный масляный насос смазывает все необходимые детали (шестерню, цепи и т.д.)
3.Большой маховик с пневматической муфтой гарантирует высокую точность при работе машины на высокой скорости.
4.Автоматическое давление системы регулировки высечки, оператору просто нужно установить значение на сенсорном экране для регулировки давления.
5.Удобная для человека конструкция для замены матрицы и футеровочной пластины (марганцевая сталь). Рама матрицы может быть перевернута и заблокирована пневматически.

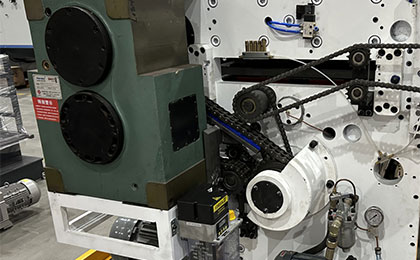

6.Высокоточный индексатор кулачков для управления захватными планками для подачи бумаги в точное положение.
7.Захваты из высокопрочного сплава Ti-Al и износостойкие цепи для захватной планки.
Узел тиснения фольгой
1.Промышленный планшетный ПК, сенсорный экран ввода данных, автоматическая оптимизация программ, экономия фольги.
2.Примите систему управления серводвигателем для точного тиснения фольги, подачи и сбора фольги.
3.Раздельная настройка температуры 8 зоны нагрева, термостатическое управление.
4.Электронная система контроля давления, во время горячего тиснения, если нет бумаги, нет и давления.
5.Термостойкая сотовая пластина изготовлена из специального материала.
6.Механизм подачи фольги выдвижного типа повышает эффективность и обеспечивает безопасность.
7.Поперечная и продольная фольга разделяют устройство обдува и систему обнаружения обрыва фольги.
8.Сотовая пластина (опционально)
9.Дополнительная подставка для пластин (опционально)
Секция доставки бумаги
1.Автоматическое выравнивающее устройство, двухсторонние воздуходувки и щетка для волос гарантируют стопку бумаги в хорошем состоянии, независимо от того, толстая бумага или тонкая.
2.Устройство предотвращения перебега: лист перемещается вверх с помощью захватной планки, срабатывает датчик обнаружения, и машина останавливается.
3.Устройство защиты цепей захвата: датчики подключаются к основным цепям для контроля натяжения цепей. Когда будет обнаружено, что он ослаблен, машина будет остановлена.
4.Устройство непрерывной подачи бумаги.
5.Устройство для вставки меток (1 комплект) для записи количества листов.
Электрический шкаф и система управления
1.Интерфейсные элементы управления интегрированы, а многочисленные электрические переключатели установлены на рабочем экране, что обеспечивает простоту управления и понимание.
2.Централизованная система управления ПЛК может автоматически проверять рабочее состояние и проверять необычное состояние, а также записывать рабочее состояние.
3.Функция диагностики проблемы на сенсорном экране, если возникнут какие-либо проблемы, вы можете проверить сенсорный экран, чтобы найти их.
4.Китайский, английский или другой любой язык (по желанию) на сенсорном экране
5.Электрические компоненты и электрическая цепь соответствуют европейско-американским стандартам безопасности.
Параметры продукта
| Модель машины | АЭМ-800Т | |
| Конфигурация машины | Блок подачи | √ |
| Пресс для плит | √ | |
| Узел тиснения фольгой | √ | |
| Блок подачи листов | √ | |
| Максимальный размер листа | 820×620 мм | |
| Минимальный размер листа | 340×260 мм | |
| Максимальный размер высечки | 770×600 мм | |
| Максимальный размер штамповки | 780×600мм | |
| Размер внутреннего потолка | 820×628 мм | |
| Размер пластины для высечки | 826×628 мм | |
| Толщина плиты футеровки | 7 мм или 5 + 2 мм | |
| Ширина поперечной пленки | 15-600 мм | |
| Ширина продольной пленки | 15-780мм | |
| Максимальный диаметр фольги | Φ250 мм | |
| Внутренний диаметр сердечника катушки из фольги | 25 мм (1 дюйм) или 76 мм (3 дюйма) | |
| Поперечные подающие валы | 2 шт | |
| Продольные подающие валы | 2 шт | |
| Зона нагрева | 8 шт | |
| Диапазон температур | 50~199°C | |
| Высота подающего ворса | 1150мм | |
| Высота сваи при подаче | 1000мм | |
| Ассортимент складских запасов | Картон: 0,1 ~ 2 мм | |
| Гофрированная бумага:<4 мм | ||
| Пластиковый лист: 0,2 ~ 1 мм | ||
| Точность высечки | ≤±0,1 мм | |
| Точность штамповки | ≤±0,125 мм | |
| Максимальное давление | 200 т | |
| Максимальная скорость машины | 7000 С/Ч | |
| Максимальная скорость штамповки | 6000 С/Ч | |
| Минимальный запас захвата | 7 мм | |
| Подача воздуха | 0,6-0,7 МПа, 0,36 м³/мин | |
| Потребляемая мощность | 3 фазы 380 В 50 Гц | |
| Мощность главного двигателя | 11 кВт | |
| Мощность нагрева | 16 кВт | |
| Общая мощность | 35 кВт | |
| Общий вес машины | 10,5 т | |
| Габаритный размер
【L (+ предварительная укладка)×W (+ платформа)×H】 |
5150(+1360)×2200(+1300)×2260мм | |
Подробнее о продукте
Основной список конфигураций
| >Список основных деталей | ||
| Имя | Материалы (Бренд)/Происхождение | количество |
| Основная конструкция рамы | QT500-7 чугун с шаровидным графитом | 1 комплект |
| Плита пресса для плит | Легированная сталь 75Cr1 | 1 комплект |
| Коленчатый вал | Хромоникелевая легированная сталь, Тайвань | 1 комплект |
| Червячная передача | Синтан, Китай | 1 комплект |
| Захватная планка | Сплав Ti-Al (высокая прочность), Тайвань | Несколько наборов |
| Зубья захвата | Марганцевая сталь, Тайвань | Несколько шт |
| Узел индексации кулачков | Handex, Тайвань | 1 комплект |
| Главная трансмиссионная цепь | TYC, Тайвань | Несколько шт |
| Подшипник главного ключа | NSK, Япония | Несколько шт |
| > Основные электрические части и пневматические части | ||
| ПЛК и сенсорный экран | Fatek, Тайвань | 1 комплект |
| Сенсорный экран | WECON, Тайвань | 1 комплект |
| Сервосистема сервоуправления фольгой | Рейнен, Китай | 1 комплект |
| Главный двигатель | Tech, Тайвань | 1 комплект |
| Мотор-редуктор | CPG, Тайвань | 3 комплекта |
| Вакуумный насос | Тонгю, Китай | 1 комплект |
| Гидравлический смазочный двигатель | Лишэн, Китай | 1 комплект |
| Смазочный насос | Наоборот, Америка | 1 комплект |
| Инвертор | Panasonic, Япония | 1 комплект |
| Кодировщик | Omron, Япония | 1 комплект |
| Оптоволоконный датчик | Panasonic, Япония | Несколько шт |
| Фотоэлектрический датчик | Panasonic, Япония | Несколько шт |
| Реле | Шнайдер, Франция | Несколько шт |
| Контактор переменного тока | Шнайдер, Франция | Несколько шт |
| Выключатель | Шнайдер, Франция | Несколько шт |
| Пуговица | Шнайдер, Франция | Несколько шт |
| Вращающийся шарнир | SMC, Япония | 1 шт |
| Пневматический электромагнитный клапан | Airtac, Тайвань | Несколько шт |
