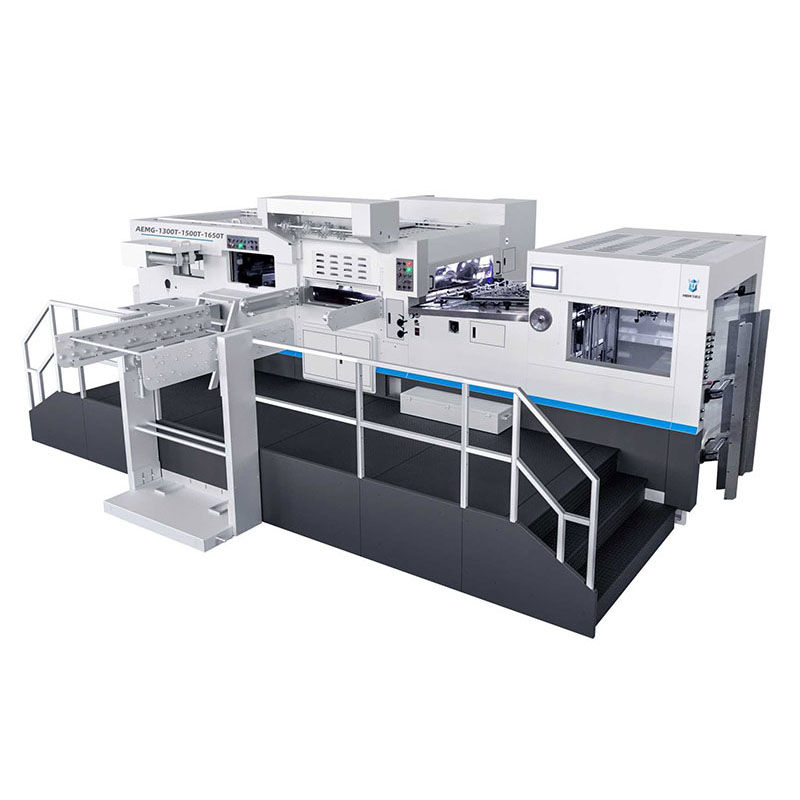

AEMG-1650T Тяжелая автоматическая машина для тиснения фольгой
AEMG-1650T Тяжелая автоматическая машина для тиснения фольгой обладает высокой степенью автоматизации, высокой эффективностью работы, точным управлением и подходит для различных материалов, таких как большая упаковка
Максимальный размер листа:1670×1210 мм
Максимальная скорость высечки:5200 С/Ч
Толщина плиты футеровки:7 мм или 5 + 2 мм
Описание
маркер
Описание продукта
AEMG-1650T Тяжелая автоматическая машина для тиснения фольгой обладает высокой степенью автоматизации, высокой эффективностью работы, точным управлением и подходит для различных материалов, таких как большая упаковка
Безопасность, энергосбережение, эффективность
1.Пресс для плит приводится в движение главным двигателем Taiwan TECO с инвертором Panasonic; Работа всей машины контролируется централизованной системой управления ПЛК, которая может автоматически проверять рабочее состояние и тестировать необычное состояние, а также записывать рабочее состояние. В соответствии с Европейским стандартом безопасности, мы проектируем разумно, чтобы сделать удобство работы и безопасность идеальным сочетанием.
2.Усовершенствованная система сигнализации о пуске напомнит оператору о необходимости покинуть опасную зону. Автоматически обнаруживая весь процесс, если неисправность, небумажная или бумажная застряла, пневматическая муфта отделится и автоматически остановится, что уменьшит отходы бумаги, защитит персонал и оборудование.
3.Тщательно продуманные устройства для укладки и подачи и подачи бумаги в режиме нон-стоп сокращают время штабелирования, повышают эффективность машины и увеличивают ваш доход.
4.Выбранные европейские, японские, тайваньские электрические и пневматические компоненты улучшают устойчивость машины и снижают частоту неодушевленности.
5.Основная рама и основание изготовлены из высокопрочного чугуна с шаровидным графитом QT500-7, который точно обрабатывается числовым программным управлением, что гарантирует стабильную работу машины в течение длительного времени при большом давлении. Сердечники пресс-машины, такие как коленчатый вал, червячная передача, изготовлены из импортной высококачественной легированной стали, которая обрабатывается закалкой и высокотемпературным отпуском с длительным сроком службы.
6.Система смазки основных частей оснащена устройством индикации давления масла и сигнализатором о недостаточном давлении масла и воздуха.
7.Предоставление долгосрочного и полного технического обучения, а также оперативного бесплатного технического обслуживания в течение одного года, гарантия того, что наши клиенты могут полностью освоить технологию производства нашего оборудования. Наша машина отличается идеальным дизайном, точной установкой, высокой стабильностью, высокой безопасностью, низким уровнем шума.
Секция подачи бумаги: устройство подачи и конвейерный стол
1.Прецизионная питательная головка (вакуумный насос Беккера): подходит как для картона, так и для гофрокартона. Угол наклона и высота сопел можно регулировать в соответствии с различными формами бумаги.
2.Подающая головка (вперед / назад) выравнивание сваи (влево / вправо) можно отрегулировать с помощью двигателя, вам просто нужно нажать кнопки для регулировки.
3.Электромеханический двухлистовой детектор,
4.Наклонный конвейерный стол с антиизносными полиуретановыми прижимными роликами и щеточными колесами гораздо больше подходит для подачи тонкой бумаги при высокой скорости работы.
5.Двойная боковая укладка (тянущая и толкающая) и передняя укладка гарантируют точность положения листа.
6.Функция обнаружения перекоса бумаги и скопившейся бумаги и функция автоматической остановки: когда датчики обнаружат, что бумага перекошена или скопилась перед подачей в секцию пресса для валика, машина остановится.
7.Пневматическое буферное устройство конвейерной ленты: при высокоскоростном движении оно помогает плавной подаче бумаги по ленте подачи.
8.Непрерывная структура подачи бумаги и предварительно упакованный поддон типа направляющей значительно повышают эффективность.
Секция прессования плит
1.Основной корпус изготовлен из высокопрочного ковкого чугуна QT500 со специальным процессом литья. Коленчатый вал из сплава Ni-Cr-Mo со специальной обработкой и сверхизносостойким червяком и шестерней.
2.Автоматический масляный двигатель высокого давления с фильтром и охлаждающим вентилятором перерабатывает масло для смазки основных деталей трансмиссии (коленчатого вала, червяка и шестерни). А автомобильный масляный насос смазывает все необходимые детали (шестерню, цепи и т.д.)
3.Большой маховик с пневматической муфтой гарантирует высокую точность при работе машины на высокой скорости.
4.Система автоматической регулировки давления, оператору просто нужно установить значение на сенсорном экране для регулировки давления.
5.Удобная для человека конструкция матрицы и футеровочной пластины (марганцевая сталь, HRC50-53) меняется. Рама матрицы может быть перевернута и заблокирована пневматически.
6.Высокоточный индексатор кулачков с ограничителем крутящего момента и синхронным ремнем для управления захватными планками для стабильной подачи бумаги в точном положении при высокоскоростном движении.
7.Захваты из высокопрочного сплава Ti-Al и износостойкие цепи для захватной планки.
Узел тиснения фольгой
1.Промышленный планшетный ПК, сенсорный экран ввода данных, автоматическая оптимизация программ, экономия фольги.
2.Примите систему управления серводвигателем для точного тиснения фольги, подачи и сбора фольги.
3.Раздельная настройка температуры нагревательной зоны, термостатическое регулирование.
4.Электронная система контроля давления, во время горячего тиснения, если нет бумаги, нет и давления.
5.Термостойкая сотовая пластина изготовлена из специального материала.
6.Механизм подачи фольги выдвижного типа повышает эффективность и обеспечивает безопасность.
7.Поперечная и продольная фольга разделяют устройство обдува и систему обнаружения обрыва фольги.
8.Раздельное устройство для переработки отходов и ящик для переработки.
9.Сотовая пластина
10.Дополнительная подставка для плит (опционально)

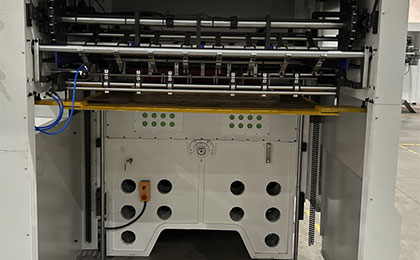

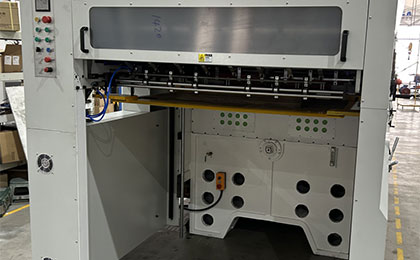

Секция доставки бумаги
1.Автоматическое выравнивающее устройство, двухсторонние воздуходувки и щетка для волос гарантируют стопку бумаги в хорошем состоянии, независимо от того, толстая бумага или тонкая.
2.Устройство предотвращения перебега: лист перемещается вверх с помощью захватной планки, срабатывает датчик обнаружения, и машина останавливается.

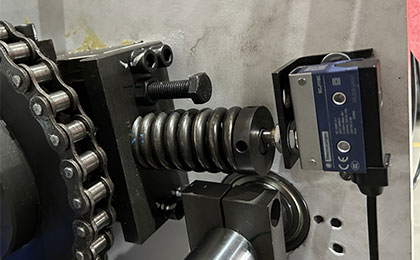

3.Устройство защиты цепей захвата: датчики подключаются к основным цепям для контроля натяжения цепей. Когда будет обнаружено, что он ослаблен, машина будет остановлена.
4.Устройство непрерывной подачи бумаги.
5.Устройство для вставки меток (1 комплект) для записи количества листов.

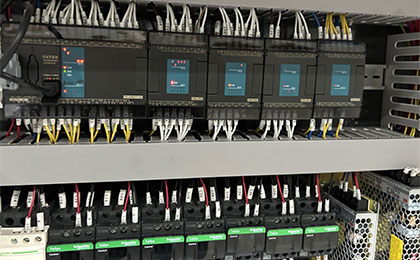

Электрический шкаф и система управления
1.Интерфейсные элементы управления интегрированы, а многочисленные электрические переключатели установлены на рабочем экране, что обеспечивает простоту управления и понимания.
2.Централизованная система управления ПЛК может автоматически проверять рабочее состояние и тестировать необычное состояние, а также записывать рабочее состояние.
3.Функция диагностики проблемы на сенсорном экране, если возникнут какие-либо проблемы, вы можете проверить сенсорный экран, чтобы найти их.
4.Китайский, английский или другой любой язык (по желанию) на сенсорном экране
5.Электрические компоненты и электрическая цепь соответствуют европейско-американским стандартам безопасности.
Параметры продукта
| Модель машины | АЭМГ-Т | |||
| Конфигурация машины | Блок подачи | √ | ||
| Пресс для плит | √ | |||
| Узел тиснения фольгой | √ | |||
| Блок подачи листов | √ | |||
| Модель | АЭМГ-1300Т | АЭМГ-1500Т | АЭМГ-1650Т | |
| Максимальный размер листа | 1300×980 мм | 1500×1100 мм | 1670×1210 мм | |
| Минимальный размер листа | 470×370 мм | 470×440 мм | 520×460 мм | |
| Максимальный размер высечки | 1290×970 мм | 1480×1080 мм | 1650×1200 мм | |
| Максимальный размер штамповки | 1285×960 мм | 1480×1070 мм | 1610×1160 мм | |
| Размер внутреннего потолка | 1330×992 мм | 1540×1100 мм | 1660×1215 мм | |
| Размер пластины для высечки | 1320×982 мм | 1500×1100 мм | 1680×1186 мм | |
| Толщина плиты футеровки | 7 мм или 5 + 2 мм | |||
| Ширина поперечной пленки | 50-960 мм | 50-1070мм | 50-1160мм | |
| Ширина продольной пленки | 50-1285 мм | 50-1480мм | 50-1610мм | |
| Максимальный диаметр фольги | Φ250 мм | |||
| Внутренний диаметр сердечника катушки из фольги | 25 мм (1 дюйм) или 76 мм (3 дюйма) | |||
| Поперечные подающие валы | 2 шт | |||
| Продольные подающие валы | 3 шт | |||
| Зона нагрева | 18 шт | 18 шт | 24 шт | |
| Диапазон температур | 50~199°C | |||
| Высота подающего ворса | 1400мм | 1300мм | 1500мм | |
| Высота сваи при подаче | 1200мм | 1200мм | 1300мм | |
| Ассортимент складских запасов | Картон: 0,2 ~ 2 мм | Картон: 0,25 ~ 2 мм | Картон: 0,3 ~ 2 мм | |
| Гофрированная бумага: <8 мм | Гофрированная бумага: <8 мм | Гофрированная бумага: <9 мм | ||
| Точность высечки | ≤±0,1 мм | ≤±0,2 мм | ≤±0,25 мм | |
| Точность штамповки | ≤±0,125 мм | ≤±0,2 мм | ≤±0,25 мм | |
| Максимальное давление | 350 т | 420 т | 420 т | |
| Максимальная скорость высечки | 6000 С/Ч | 5500С/Ч | 5200 С/Ч | |
| Максимальная скорость штамповки | 6000 С/Ч | 5500С/Ч | 5200 С/Ч | |
| Минимальный запас захвата | 8 мм | 10 мм | 10 мм | |
| Подача воздуха | 0,6-0,7 МПа, 0,36 м³/мин | |||
| Потребляемая мощность | 3 фазы 380 В 50 Гц | |||
| Мощность главного двигателя | 15 кВт | 15 кВт | 18,5 кВт | |
| Мощность нагрева | 36 кВт | 36 кВт | 48 кВт | |
| Общая мощность | 84 кВт | 84 кВт | 96 кВт | |
| Общий вес машины | 21Т | 25Т | 29Т | |
| Габаритный размер
【L (+ предварительная укладка)×W (+ платформа)×H】 |
7300(+1800) × 3100(+1900) × 2700мм | 7670(+2000) × 3100(+2200) × 3000мм | 8650(+2300) × 4000(+2300) × 3350мм | |
Подробнее о продукте
Основной список конфигураций
| >Список основных деталей | ||
| Имя | Материалы (бренд)/происхождение | количество |
| Основная конструкция рамы | QT500-7 чугун с шаровидным графитом | 1 комплект |
| Подающая стенка | QT500-7 чугун с шаровидным графитом | 2 комплекта |
| Опорная плита пресса | Легированная сталь 75Cr1 | 1 комплект |
| Коленчатый вал | Хромоникелевая легированная сталь, Тайвань | 1 комплект |
| Червячная передача | Синтан, Китай | 1 комплект |
| Захватная планка | Сплав Ti-Al (высокая прочность), Тайвань | Несколько наборов |
| Зубья захвата | Марганцевая сталь, Тайвань | Несколько шт |
| Узел индексации кулачков | Handex, Тайвань | 1 комплект |
| Цепь захвата | IWIS, Германия | 2 шт |
| Основной синхронный ремень | Гейтс, США | 1 шт |
| Конвейерная лента | Habasit, Швейцария | Несколько шт |
| Подшипник главного ключа | NSK, Япония | Несколько шт |
| > Основные электрические части и пневматические части | ||
| ПЛК | Fatek, Тайвань (Siemens Germany опционально) | 1 комплект |
| Сенсорный экран | Wecon, Тайвань (Siemens Germany опционально) | 1 комплект |
| Сервосистема сервоуправления фольгой | Рейнен/Рукинг, Китай (Яскава, Япония по желанию) | 1 комплект |
| Главный двигатель | Siemens, Германия | 1 комплект |
| Мотор-редуктор | CPG/Dongli, Тайвань | Несколько наборов |
| Вакуумный насос | Becker, Германия | 1 комплект |
| Гидравлический смазочный двигатель | Лишэн, Китай | 1 комплект |
| Смазочный насос | БИДЖУР, США | 1 комплект |
| Инвертор | Bosch Rexroth, Германия | Несколько наборов |
| Кодировщик | Omron, Япония | 1 комплект |
| Оптоволоконный датчик | KEYENCE, Япония | Несколько шт |
| Фотоэлектрический датчик | Panasonic, Япония | Несколько шт |
| Реле | ФЕНИКС, Германия | Несколько шт |
| Контактор переменного тока | Шнайдер, Франция | Несколько шт |
| Выключатель | Шнайдер, Франция | Несколько шт |
| Пуговица | EATON-MOELLER, Германия | Несколько шт |
| Воздушный цилиндр | Airtac, Тайвань | Несколько шт |
| Пневматический электромагнитный клапан | Фесто, Германия | Несколько шт |
