OFL-1450 Автоматический высокоскоростной флютинг-ламинатор
FL-1450H Автоматический высокоскоростной флютинг-ламинатор В машине используется передовой международный контроллер движения, что позволяет системе автоматически настраивать машину после ввода размеров листа. По сравнению с традиционными моделями, наш высокоскоростной ламинатор достигает...
Описание
маркер
FL-1450H Автоматический высокоскоростной флютинг-ламинатор
В машине используется передовой международный контроллер движения, что позволяет системе автоматически настраивать машину после ввода размеров листа.
По сравнению с традиционными моделями, наш высокоскоростной ламинатор достигает максимальной скорости 150 м/мин, значительно повышая эффективность работы.
Данный высокоскоростной ламинатор оснащён уникальным устройством позиционирования и корректировки поверхностного листа, а также запатентованным боковым упором собственной разработки, что обеспечивает плавную работу машины на высокой скорости.
Кроме того, опционально доступен переворачиватель листов в приёмном модуле, позволяющий осуществлять выгрузку листов без остановки машины.
Технические характеристики
Макс. размер листа: 1450×1450 мм
Мин. размер листа: 450×450 мм
Плотность поверхностного листа: 180–450 г/м²
Плотность нижнего листа: гофрокартон A/B/C/E/F/G
Макс. скорость: 10 000 листов/ч, 150 м/мин
Точность ламинирования: ±1,5 мм
Габариты (Д×Ш×В, без педали): 15000×2250×2350 мм
Мощность: 22 кВт
Вес: 8000 кг

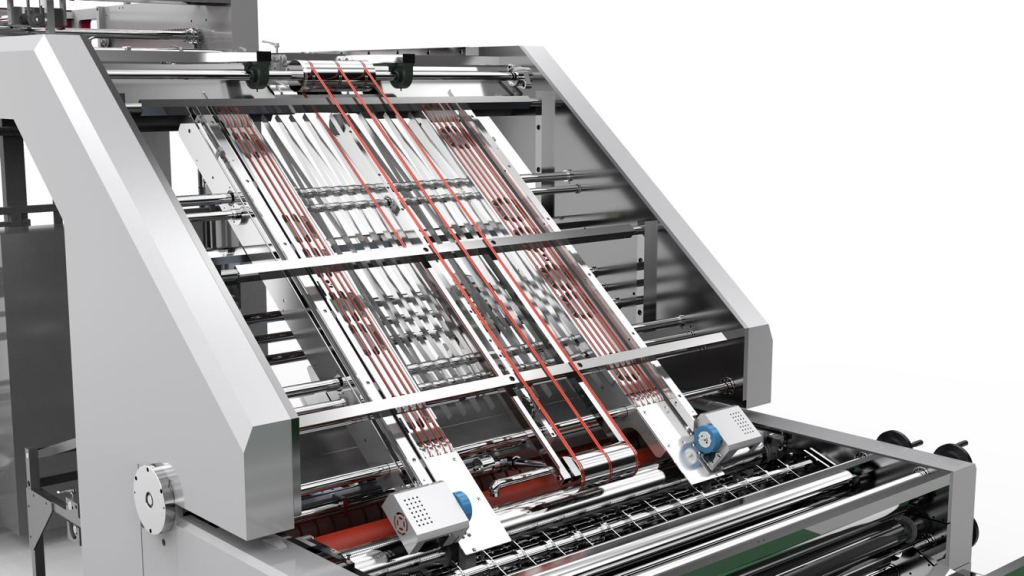

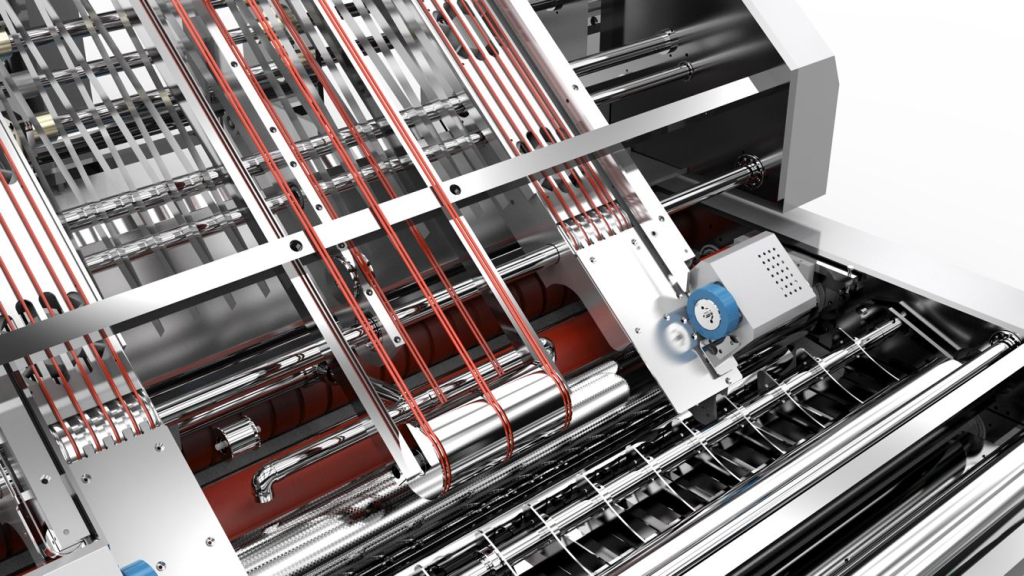

Фотографии деталей
Описание функций
Высокоэффективный самонаклад:
1.Конструкция с четырьмя подъёмными и четырьмя подающими присосами подходит для различных типов бумаги.
2.Оснащён устройствами переднего и бокового обдува, а также специальной прижимной лапкой для эффективного раздува и обеспечения плавной подачи листов.
3.Наличие предварительного загрузчика повышает эффективность работы.
Передаточный мост:
Простая и компактная конструкция обеспечивает быструю и точную передачу листов различного формата и типа в клеевую секцию.
Механизм бокового равнения:
Запатентованный механизм бокового равнения собственной разработки отличается уникальной конструкцией, обеспечивающей быструю и плавную работу.
Секция подачи нижнего листа:
1.Высокоэффективная система вакуумных ремней обеспечивает быструю и надёжную подачу нижнего листа.
2.При подаче гофрокартона — от одинарного до трёхслойного — достаточно отрегулировать мощность всасывания в зависимости от формата и коробления листов.
Ламинаторная секция:
1.Оснащена автоматической системой подачи клея. Высокоточные клеевой и дозирующий валы обеспечивают равномерное и точное нанесение клея на бумагу.
2.При ламинировании позиционирование верхнего листа контролируется двумя серводвигателями, а нижнего — сервоприводными ремнями и контроллером движения, что гарантирует высокую точность совмещения.
Секция электрического управления:
1.Цифровая память.
2.Специально разработанное программное обеспечение.
3.Сенсорный экран HMI для удобного управления и детального отображения производственного процесса.
4.Удобная функция смены заказа: достаточно ввести размер листа и допуск точности ламинирования.
Покупные детали и электрические компоненты
| Деталь | Бренд | Деталь | Бренд |
| Транспортёрная лента | Nitta | Серводвигатель | Delta |
| ПЛК | Delta | Реле | Omron |
| HMI | Delta | Энкодер | Autonics |
| Автоматический выключатель | Schneider | Бесконтактный датчик | OMRON |
| Фотоэлектрический датчик | OMRON | Инвертор (преобразователь частоты) | Delta |
| Контактор | Schneider | Главный электродвигатель | Siemens |
| Кнопка | Moeller | Воздушный насос | Becker |
| Подшипник | NSK |
Запасные части и инструменты
| Наименование | Количество | Наименование | Количество |
| Ящик для инструментов | 1 | Набор шестигранных ключей | 1 компл. |
| Шестигранный ключ 12 | 1 | Шестигранный ключ 14 | 1 |
| Разводной ключ 300 | 1 | Отвёртка | 2 |
| Набор рожковых ключей 6-24 | 1 компл. | Плоскогубцы | 1 |
| Маслёнка | 1 | Анкерные болты M8 | 32 |
| Анкерные болты M10 | 4 | Руководство по эксплуатации инвертора | 1 |
| Сертификат | 1 | Инструкция по безопасной эксплуатации | 1 |
| Руководство | 1 | Электрическая принципиальная схема | 1 |
| Оптоволоконный нож | 1 | Руководство по оптоволоконному усилителю | 1 |
| Стремянка 2 м | 1 | Рулетка 3 м | 1 |
